瑞士Erem 505C起拔钳14-16针插件IC元件夹持插板或拔除

恩瑞EREM 505C芯片起拔钳子用于IC和SMD元件的插入和拔取,可处理14-16针脚芯片,具有静电防护功能,全长120mm,配有一把精细调节螺丝刀可调整夹槽宽度。

夹钳与绕线钳品牌:瑞士Erem by Weller
瑞士Erem by Weller

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
505C说明书
  • 瑞士Erem by Weller钳子剪钳505C
  • 瑞士Erem by Weller钳子剪钳505C
  • 瑞士Erem by Weller钳子剪钳505C
  • 瑞士Erem by Weller钳子剪钳505C
  • 瑞士Erem by Weller钳子剪钳505C

505C图片

  • 505C
  • 505C
  • 505C
  • 505C
  • 505C

瑞士Erem by Weller 505C 夹钳与绕线钳规格参数与图片

进口瑞士Erem 505C芯片夹钳系列用于对IC及SMD元件的起拔操作,可以处理14针脚或28针脚芯片,宽度0.3寸和0.6寸。erem钳子具有防静电手柄,钳口哑光表面,配套有一把用于精细调节的螺丝刀用于微雕夹槽宽度。



恩瑞Erem IC和SMD工具钳

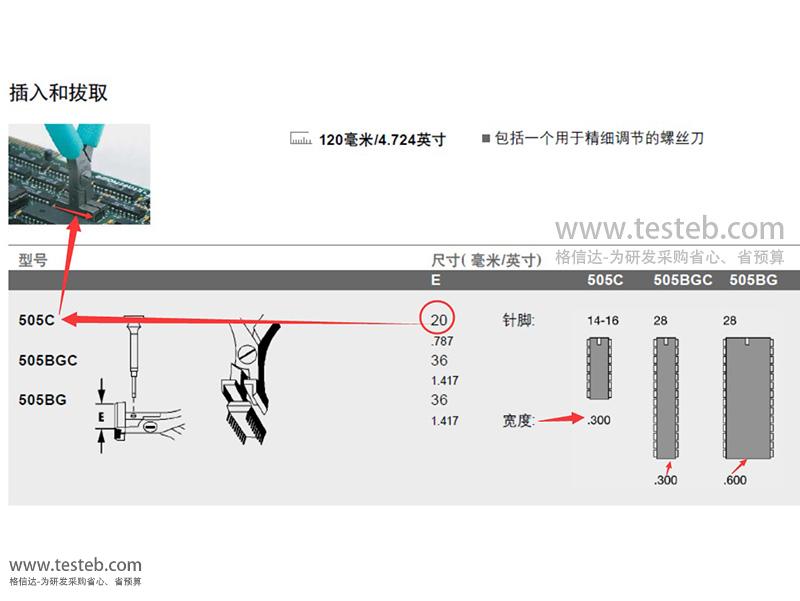

erem 505C芯片起拔钳:用于插入拔取芯片,夹头长20mm适用元件规格14-16针脚、宽度7.6mm

505BGC起拔钳:用于插入拔取芯片,夹头长度36mm适用28针脚、宽度7.6mm插件元件

505BG插拔钳:用于插入拔取芯片,夹头长度36mm适用规格28针脚、宽度15mm元件

808G校直钳:校直DIL、IC引脚,最多可一次处理16个引脚

670EP剪钳:高精度尖口钳,平齐剪切SMD引脚,最小可处理0.25mm针脚,操作节距可小于0.05“

593AE剪钳:高精度尖嘴钳,齐平剪切,可直接在元件上剪切DIL引脚,实用返修工具,高密度板操作

进口瑞士元器件工具钳子规格说明书http://www.testeb.com/download/201610/Erem_505C_808G.pdf



瑞士EREM元件成型钳引脚折弯钳型号规格表

型号 类型 适用元件 成型规格 备注
554E成型钳 U形成型 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径2mm 无源元件连接区域,U形
554A折弯钳 U型钳 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径1.5mm 无源元件连接区域,U形,纵向成形
554TX U型弧 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径1.2mm 适用于固定组件,在一次操作中即可实现两个弯头的成形
50788 U形 二极管、电阻、电容 距元件3mm,U型直径1.5mm,引脚留长最小4mm 适用于按照剪切和弯折两次操作达到预先确定的长度
50789Z 90度成型钳 二极管、电阻、电容 距元件2mm,外直角或内直角 适用于不同类型元件的剪切和弯折两种不同的工艺
500103A 90度成型钳 集成元件和功率消耗晶体管 距元件3~12mm,引脚宽度最大15mm 适应于将扁平引脚元件、连接器、功率消耗晶体管、可控硅等有源元件的连接部位弯折成一定角度
500210E 90度折弯 TO系列元件、二极管和机械零件 距元件3.8~15mm,引脚宽度最大11mm 适应于剪切和将TO系列元件、二极管和机械零件弯折的连接部位成合适角度
500104A 90度折角 T0126/T0218、T0220元件等 距元件3.8~15mm,中心引脚比边缘长2.54mm 适应于弯折TO126、T0218、T0220系列和功率消耗晶体管引脚弯成两排90˚直角
80013C 高精度成型钳 扁平元件、连接器、晶体管 余留引脚长度2.8mm,最大引脚宽13mm 用于扁平集成电路、四列直引脚器件的高精度成形
809IC成形钳 DIL针脚成型钳 DIL引脚剪切和弯折 最大处理宽度25mm 适用于将DIL引脚剪切和弯折到90度,最多可处理20个DIL引脚
505C起拔钳 插入和拔取 IC和SMD元件 14-16针脚,元件宽度7.6mm 505BGC起拔钳:28针脚、长度36mm、宽7.6mm
505BG插拔钳:28针脚、长度36mm、宽度15mm
808G 校直工具 校直连接器、DIL、IC引脚 钳头宽42mm,防静电 实用校直工具,适用于校直连接器/DIL/IC引脚,最多可处理16个引脚
670EP剪钳 高精度尖口钳 IC和SMD元件 齐平切口 用于尺寸最小达0.25毫米/.010英寸的SMD微型封装连接点,也用于小于1/20”的节距
593AE 高精度尖口钳 IC和SMD元件 齐平切口 可直接在元件上剪切DIL引脚,高密度板的解决方案
530E引脚剪钳 引脚留固定长度530E06、530E08、530E10定长剪钳、530E12、530E13、530E15、530E18、530E20,铜线保留分别0.6mm~2.0mm;549E剪切铜线保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齐平。
530E15A定长剪钳可调保留长度:1.2~6mm可调,剪径1.2mm;573EB可调定长剪钳:0~5mm留长,剪径0.8mm
