发布时间：2016年03月29日

瑞士Weller-Erem 554E成型钳色环电阻引脚打K型折U形消除应力弧半径2mm

Erem by Weller 554E成型钳用于二极管引脚直径0.65mm以内、电容引脚直径0.7mm以内以及1/2W色环电阻引脚打K脚U形成型，使其安装焊接到线路板上具有消除应力减震效果，从钳子侧面放入元件引脚压制操作，不影响视线，成型效果一致，折弯距离元件本体3mm起，弧形半径R=2mm。

电阻二极管打K成型品牌：瑞士Erem by Weller

联系电话：18823303057
QQ在线客服

2104028976，2113429302 Vincent
农先生请拨打电话，或在线联系我们，告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务！

554E说明书

554E图片

瑞士Erem by Weller 554E 电阻二极管打K成型规格参数与图片

瑞士Erem by Weller 554E和554A成型钳特点

用于电阻、电感、二极管等无源元件引脚打K型/即U型成型，起到减震消除应力效果

适用元件二极管引脚直径0.65mm以内、电容引脚直径0.7mm以内，以及1/2W色环电阻

Erem by Weller 554E成型钳距离距离本体3mm起弧形半径R=2mm，从侧面放入操作，不影响视线

Erem 554A成形钳从钳头前面放入元件引脚，折弯位置距离本体4mm起，弧弯半径R=1.5mm

采用高等级工具钢材质，哑光表面，静电防护手柄

钳子长度120mm，重量70g

WellerErem成型钳

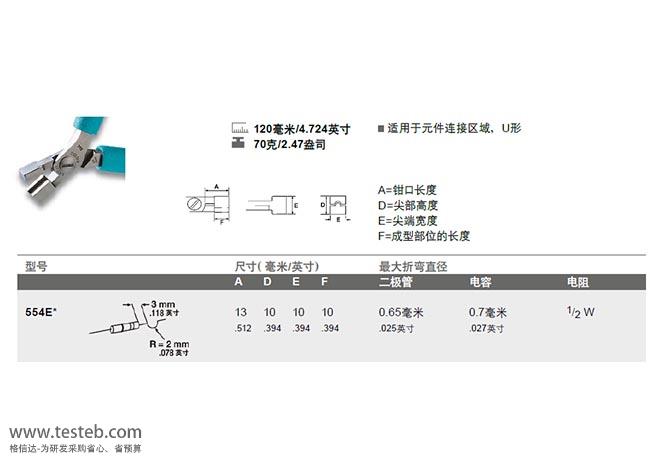

威勒Weller Erem 554E成型钳规格

适用于色环电阻、二极管元件引脚打K脚U型折弯，消除应力

A 钳口长度 13mm

D 尖部高度 10mm

E 尖端宽度 10mm

F 成型部位的长度 10mm

Erem 554E成型钳折弯效果：距离本体3mm起折弯、弧度直径2mm

适用线径二极管0.65mm、电容0.7mm、电阻1/2 W

Erem元件成形钳规格说明书http://www.testeb.com/download/201610/EREM_554E_554A.pdf

瑞士恩瑞Erem成型钳系列相关型号

型号	类型	适用元件	成型规格	备注
554E成型钳	U形打K脚，从侧面放入	二极管、电阻、电容	可折弯引脚直径0.7mm，U型弧半径R=2mm	无源元件连接区域，U形，侧面操作不影响视线，批次统一
554A折弯钳	U形折弯打K，从前面放入	二极管、电阻、电容	可折引脚直径0.7mm内，U型弧度半径R=1.5mm	无源元件连接区域，U形，纵向成形
554TX	U型	二极管、电阻、电容	可折弯最大引脚直径0.7mm，U型半径1.2mm	适用于固定组件，在一次操作中即可实现两个弯头的成形
50788	U形弧	二极管、电阻、电容	距元件3mm，U型半径1.5mm,引脚留长最小4mm	适用于按照剪切和弯折两次操作达到预先确定的长度
50789Z	90度成型钳	二极管、电阻、电容	距元件2mm，外直角或内直角	适用于不同类型元件的剪切和弯折两种不同的工艺
500103A成型钳	90度成型钳	集成元件、扁平元件TO220	距元件3~12mm，引脚宽度最大15mm	适应于将扁平引脚元件、连接器、功率消耗晶体管、可控硅等有源元件的连接部位弯折成一定角度
500210E	90度折弯	TO系列元件、二极管和机械零件	距元件3.8~15mm，引脚宽度最大11mm	适应于剪切和将TO系列元件、二极管和机械零件弯折的连接部位成合适角度
500104A	90度折角	T0126/T0218、T0220元件等	距元件3.8~15mm，中心引脚比边缘长2.54mm	适应于弯折TO126、T0218、T0220系列和功率消耗晶体管引脚弯成两排90˚直角
80013C	高精度成型钳	扁平元件、连接器、晶体管	余留引脚长度2.8mm，最大引脚宽13mm	用于扁平集成电路、四列直引脚器件的高精度成形
809IC成形钳	DIL针脚成型钳	DIL引脚剪切和弯折	最大处理宽度25mm	适用于将DIL引脚剪切和弯折到90度，最多可处理20个DIL引脚
505C起拔钳	插入和拔取	IC和SMD元件	14-16针脚，元件宽度300mm	505BGC：28mm、宽300mm，505BG：28mm、宽600mm
808G	校直工具	校直连接器、DIL、IC引脚	钳头宽42mm，防静电	实用校直工具，适用于校直连接器/DIL/IC引脚，最多可处理16个引脚
670EP剪钳	高精度尖口钳	IC和SMD元件	齐平切口	用于尺寸最小达0.25毫米/.010英寸的SMD微型封装连接点，也用于小于1/20”的节距
593AE	高精度尖口钳	IC和SMD元件	齐平切口	可直接在元件上剪切DIL引脚，高密度板的解决方案
530E引脚剪钳	引脚留固定长度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，铜线保留分别0.6mm~2.0mm；549E剪切铜线保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齐平。可调剪切保留长度 530E15A：1.2mm~6mm，573EB：0~5mm
