[停产]HIOKI日置BT3554-11电池测试仪配L2020针型探头带蓝牙无线传输

利用日置HIOKI BT3554-11电池测试仪测量密封式铅蓄电池的内阻和正负极电压,可以判断电池的劣化状况,即使正在充电也可以测量,L2020针型测试线加长设计更容易接触电极端子,即使在狭窄处也能深入配电盘,内置蓝牙4.0可将测量数据无线传输至移动端后显示、保存并制作报告,便于观测数据动向,正确地把握电池的状态。

电池测试仪品牌:日置HIOKI
日置HIOKI

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 日置HIOKI内阻/欧姆电阻计BT3554-11
  • 日置HIOKI内阻/欧姆电阻计BT3554-11
  • 日置HIOKI内阻/欧姆电阻计BT3554-11
  • 日置HIOKI内阻/欧姆电阻计BT3554-11
  • 日置HIOKI内阻/欧姆电阻计BT3554-11

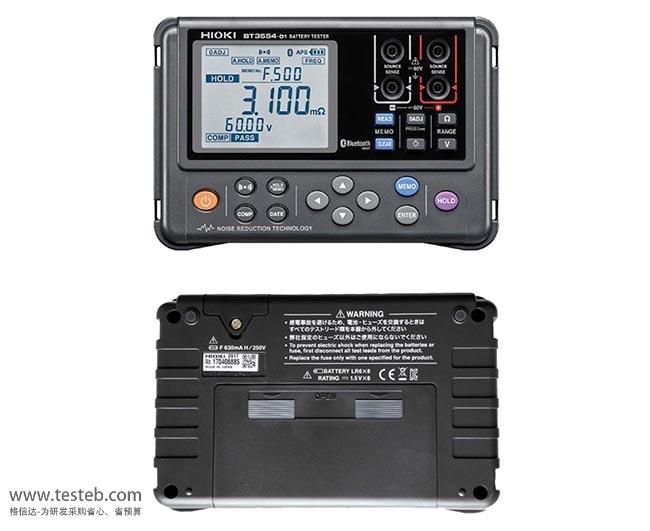

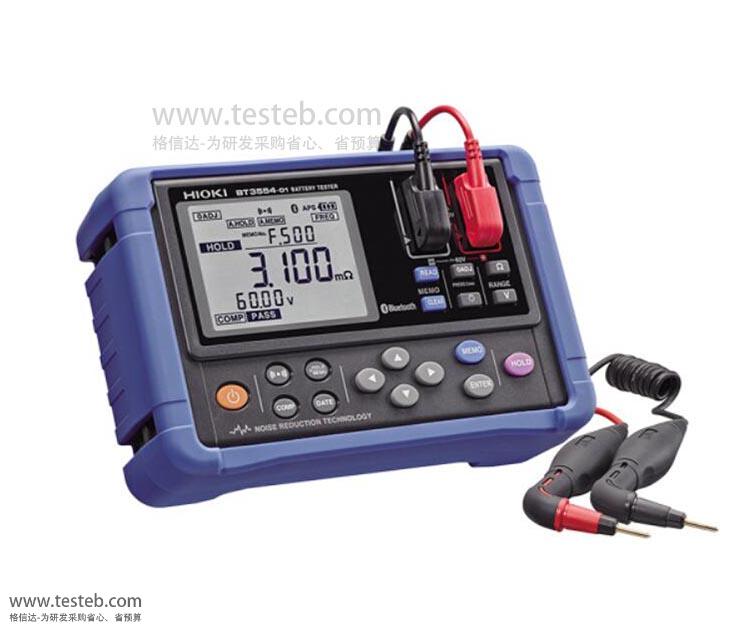

BT3554-11图片

  • BT3554-11
  • BT3554-11
  • BT3554-11
  • BT3554-11
  • BT3554-11

日置HIOKI BT3554-11 电池测试仪规格参数与图片

日置HIOKI电池测试仪性能特点

更加快速的判断铅蓄电池劣化情况,从测量到保存最快2秒

只需接触测试探针即可轻松测量并保存数据,无需操作开关

测量内部电阻3mΩ~3Ω(分辨率1μΩ~1mΩ)、电压6V~60V,并瞬间判断劣化状态(合格、警告、不合格)

搭载降噪技术,提高抗干扰性,保护壳设计方便携带,并提高现场测量的耐用性

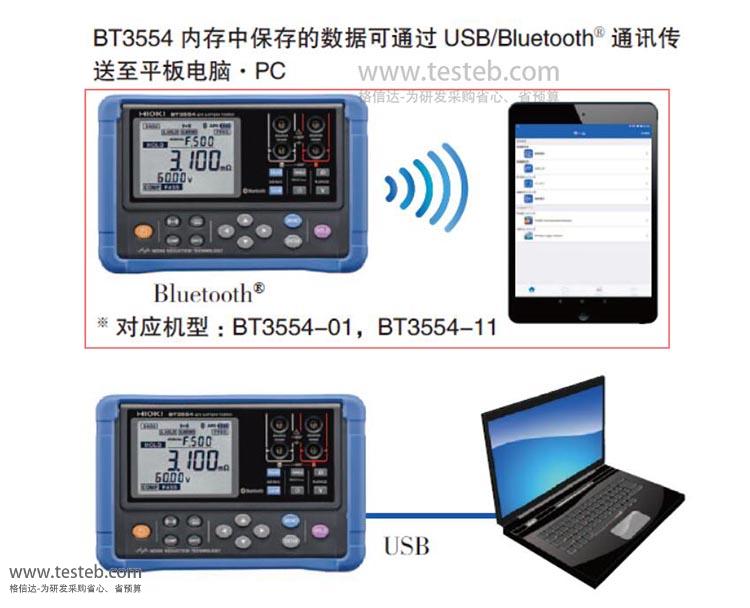

通过Bluetooth®无线技术,向平板设备或智能手机实时发送并显示测量值(BT3554-01/BT3554-11)

BT3554-01:标配针型测试线9465-10,搭载Bluetooth®无线技术

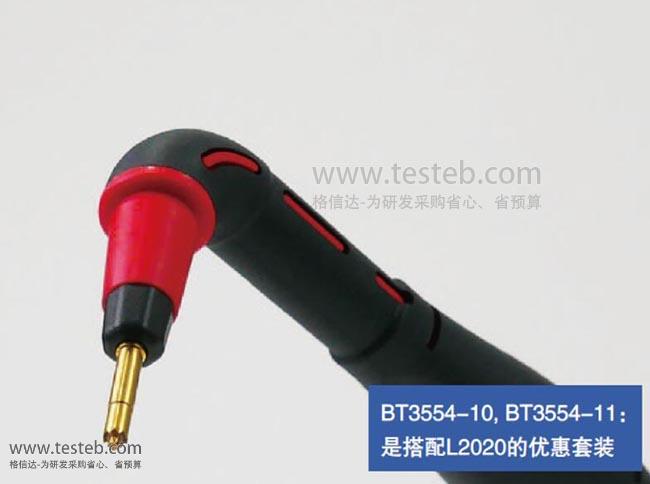

BT3554-11电池测试仪:标配针型探头L2020加长款可深入配电盘更易接触电极端子,搭载Bluetooth蓝牙技术

BT3554-10:无蓝牙功能,带针型测试线L2020,2.7mm单轴型探针L型设计可深入配电盘,更易接触电极端子

BT3554基础款:无蓝牙功能,带9465-10针型测试探头



日本日置HIOKI BT3554-11电池测试仪规格参数

型号 无蓝牙版
BT3554测试仪基本型配9465-10探头
BT3554-10电池测试仪配L2020长款探头
Bluetooth蓝牙传输版本
BT3554-01蓄电池测试仪9465-10测试线
BT3554-11电池测试仪配L2020针型探头
电阻测量量程 量程:3 mΩ (最大显示3.100 mΩ, 分辨率 1 μΩ)~3 Ω(最大显示3.100 Ω, 分辨率 1 mΩ),4档切换
测量精度:±0.8% rdg. ±6 dgt. (仅限3 mΩ量程 ±1.0% rdg. ±8 dgt.)
测试电流频率:1 kHz ±30 Hz, 干扰频率回避功能有效时为1 kHz ±80 Hz.
测试电流:160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程),
开路端口电压:5 V max
量程 最大显示 分辨率 测量精度 测量电流
3 mΩ 3.100 mΩ 1 μΩ ±1.0%rdg. ±8dgt. 160 mA
30 mΩ 31.00 mΩ 10 μΩ ±0.8%rdg. ±6dgt. 160 mA
300 mΩ 310.0 mΩ 100 μΩ 16 mA
3 Ω 3.100 Ω 1 mΩ 1.6 mA
电压测量量程 ±6 V (最大显示±6.000V, 分辨率1mV)~±60 V (最大显示±60.00V, 分辨率10mV),2档切换
测量精度:±0.08% rdg. ±6 dgt.
最大允许输入电压 DC 60 V max.,不能输入 AC
显示更新率 约3次/秒
比较器 电阻的第1上限值/第2上限值以及电压的下限值设置,
比较器设置数量200个,判断结果PASS时蜂鸣,判断结果FAIL/WARNING时蜂鸣
数据记录 6000个(时间、电阻值、电压值、温度、比较阈值、判断结果)
通讯接口 USB(数据传输至PC/标配专用软件) USB(数据传输至PC/标配专用软件);
Bluetooth®4.0LE (Bluetooth® SMART), 适用设备:
安装了iOS8以上, Android™4.3以上的智能设备,
测量值的列表显示、报告制作、趋势显示(仅限PC应用软件)
其他功能 温度测量-10.0~60.0°C(需另外购买9460夹型温度探头)、调零、保持、自动保持、自动存储、自动省电、时钟
电源 5号碱性电池(LR6)×8,连接使用时间:约8.5小时
体积及重量 199W × 132H ×60.6D mm, 937 g (含电池) 199W × 132H × 60.6D mm, 947 g (含电池)
标配附件 调零板 ×1, 使用说明书 ×1, 应用软件CD ×1, 开机选项贴纸×1, 携带箱×1,
5号碱性电池(LR6) ×8, 保险丝×1, USB连接线×1, 针型测试线(不同版本配置), 挂绳×1,
(电波使用上的注意事项×1*仅蓝牙版型号)

日置蓝牙传输电池测试仪说明书http://www.testeb.com/download/202001/HIOKI_BT3554-01.pdf



HIOKI日置电池测试仪探头附件

测试用探头A:(主要用于铅蓄电池等,轻松的进行4端子测量,φ2.7mm单轴型探针)

L2020加长针型测试线,A-70mm红/150mm黑/最长630mm,B探头部分长164mm,全长L=1941mm

9465-10针型测试线,A-45mm红/105mm黑/最长515mm,B针头部分长度176mm,全长L=1883mm

9465-90前端探针,用于L2020、9465-10头部更换,针尖直径2.7mm

测量用探头B:9772双轴针型探头,2.5mm间距针尖,线长1.9m,主要用于铅蓄电池等;9772-90前端探针

Z5038调零板:用于L2110、L2020、9465-10、9772针型测试线调零,不能用于9770、9771

9460夹型温度探头:测温范围-10.0~60.0°C,线长2.2米



利用BT3554-11内阻测试仪评估UPS铅蓄电池劣化使用方法

通过测量密封式铅蓄电池的内阻和正负极之间的电压就可以判断电池的劣化状况,正在充电的电池也可以测量。因为可将测量数据记录在装置内,所以设置在配电柜内的多个电池数据可以轻松地保存在电脑里。BT3554-11可以使用Bluetooth蓝牙无线将数据传输至移动端后显示、保存并制作报告,可以观测到电池数据的动向,因此可以正确地把握电池的状态。

1. 用L2020针型测试探头接触电池正负极

2. 可以同时测量电池的内阻和正负极间的电压,最大至 60V

3. 将配电柜内的每个电池都分别测量,测量数据自动记录在主机内存中

4. 定期进行这样的维护

5. 密封型铅蓄电池一旦出现劣化就可以看到内阻急剧上升(初期值的1.5 倍~2 倍),因此通过调查数据的动向便可判断电池的状态
