富士感压纸Fujifilm Prescale LLLW极超低0.2~0.6 MPa测量

Fujifilm Prescale LLLW双片型感压纸用于0.2~0.6 MPa极超低压测量,施压时在感压薄膜上会出现红色区,色彩的浓度会随着压力的改变而改变,直观清晰检查所施压力的分布/均匀性,误差10%。

感压纸/压敏纸品牌:富士Fujifilm
富士Fujifilm

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
LLLW说明书
  • 富士Fujifilm感压纸/压敏纸LLLW
  • 富士Fujifilm感压纸/压敏纸LLLW
  • 富士Fujifilm感压纸/压敏纸LLLW
  • 富士Fujifilm感压纸/压敏纸LLLW
  • 富士Fujifilm感压纸/压敏纸LLLW

LLLW图片

  • LLLW
  • LLLW
  • LLLW
  • LLLW
  • LLLW

富士Fujifilm LLLW 感压纸/压敏纸规格参数与图片

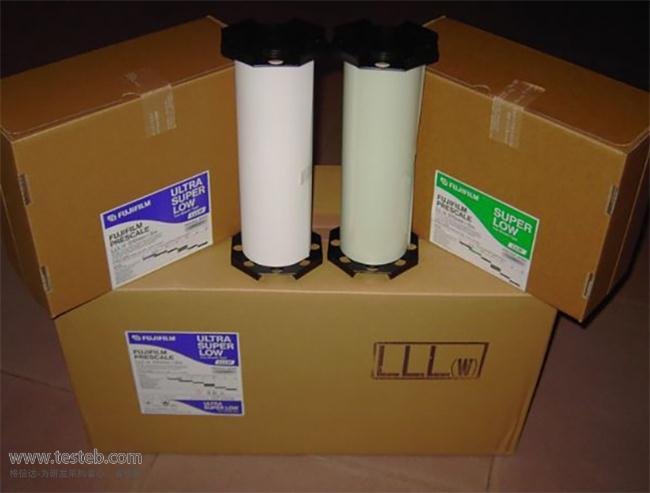

日本富士Fujifilm Prescale感压纸是高度敏感的胶片,它会对所施加的压力产生反应,压纸被施压时在胶片上会出现红色区,色彩的浓度会随着压力的改变而改变。富士压敏纸有LW、LLW、LLLW等7种规格,用于电脑基版、精密产品、医疗等各行业,使用压力对产品质量检测和分析。LLLW极超低压感压纸为W双片型,每卷270mm宽,总长度5m,厚度100µm,可测压力范围0.2-0.6 MPa,误差±10%或者更低。



Fujifilm Prescale感压薄膜有两种结构:单片型感压纸聚酯片基板上涂有显色物质,上面又有微囊生色物质;双片型感压纸由两个聚酯片基组成,一个涂有一层微囊生色物质,而另一个涂有显色物质。使用极超低压LLLW两个胶片时涂层要面对面。



富士感压纸Fujifilm Prescale型号规格表

型号 可测压力范围 1MPa=10.2kgf/C㎡ 产品尺寸 分类
5LW超微压感压纸 0.006~0.05MPa 320mm*2m W双片型
4LW微压感压薄膜 0.05-0.2 MPa 320mm*3m W双片型
LLLW极低压感压胶片 0.2-0.6 MPa 270mm*5m W双片型
LLW超低压感压纸 0.5-2.5 MPa 270mm*6m W双片型
LW低压感压纸 2.5-10 MPa 270mm*10m W双片型
MW中压压力测试纸 10-50 MPa 270mm*10m W双片型
MS中压压敏纸 10-50 MPa 270mm*10m S单片型
HS高压感压纸 50-130 MPa 270mm*10m S单片型
HHS超高压感压薄膜 130-300 MPa 270mm*10m S单片型
误差  ±10%或者更低 (在23°C、65% RH的条件下,通过密度计测量)
厚度 单片型(S) 100µm,双片型(W) 100µm x2
操作环境 温度范围20°C∼35°C,湿度35% RH ∼ 80% RH

LLLW压力测试比色卡http://www.testeb.com/download/201908/Fujifilm_LLLW_chart.pdf



富士Fujifilm LLLW感压纸使用方法

正确裁切两张Prescale胶片(A胶片在黑色袋内、C胶片在蓝色袋内)

每个胶片的粗糙面相互面对、把胶片插入要测量压力的地方

施压,胶片上出现红色区,而且颜色密度随着压力水平的改变而改变

拿出富士LLLW压敏纸C胶片,并检查压力的分布情况

如要更精确的压力值,请使用压力分析系统

注意事项:操作具有极其低压的胶片时要尤其注意,不要触摸、摩擦或者弯曲成色纸张的表面



Fujifilm富士超低压感压纸LLLW应用实例

1. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLLW.pdf

LLLW极超低压、4LW微压感压纸用于触摸屏及LCDS液晶显示器行业确认粘贴性胶膜(OCA、AR、AG、偏光板等)在保护玻璃和触控面板上时滚筒压力的均一性;LLLW感压纸用于手机及平板电脑玻璃粘贴设备均匀性检测,判断吸附台和附着滚筒是否放置妥当;极超低压LLLW压敏纸在智能手机、平板电脑液晶显示屏面板确认抛光机的压力均一性。

2. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLW_dc.pdf

富士感压纸LLLW、LLW感压薄膜测量锂电池加热块是否压力平均实例;LLLW极超低压和LLW超低压感压纸检测太阳能电池导电薄膜压合装置实例。

3. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLW_dz.pdf

LLW超低压感压薄膜在显示器、印刷电路板、食品药品及包装材料橡胶滚筒装饰品质评估;LLLW、LLW感压纸用于半导体制程真空圆晶吸嘴接触均匀;超低压LLW、低压LW、中压MS感压纸检查模具的接合平整度,以及堆叠机或叠层机的压力平均度;LLLW极超低压、超低压LLW、低压LW压敏纸于手机行业确认组装冶具的压力均一性。

4. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLW_ysbz.pdf

LLLW极超低压、超低压LLW、低压LW感压薄膜用于纸业印刷滚筒压力平衡校准;富士LLW超低压感压薄膜在食品、药品包装等了解并调整热封装理想状态;超低压LLW感压纸于造纸业检查涂料加压橡胶滚筒的磨损程度。
