美国Watlow PM6C1CJ-AAAAPWP温控器是PM PLUS系列的1/16 DIN尺寸款,采用明亮的全彩色前面板触控显示屏,具有改进的用户界面,便于设置、编程和可读性,向后兼容老款的EZ-ZONE PM PID控制器,引脚保持不变,无需更换线束接线布线,带通用输入端口、交换式直流/开路集极和机械式继电器两个输出。
Watlow公司1922年成立于美国密苏里州圣路易斯市,经过百年发展壮大,目前该公司在美国、墨西哥、欧洲和亚洲共有九个制造工厂和三个技术中心,在全球50个国家地区设有销售办事处。瓦特隆Watlow设计和制造热系统的所有组件,包括工业加热器、温度传感器、控制器和支持软件,提供世界一流的工程专业知识和创新的热产品和系统,以优化热性能、缩短设计时间并提高其产品和应用的效率。WATLOW产品广泛应用于半导体加工、环境腔室、能源过程、柴油排放、医疗和食品服务设备。

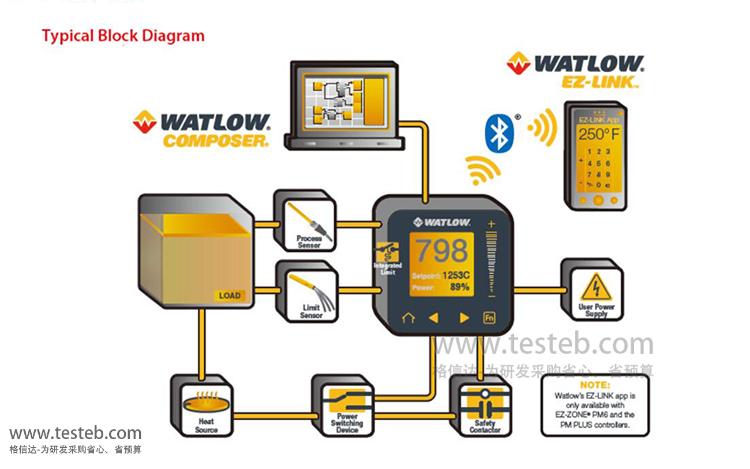

从2019年起,美国瓦特隆Watlow推出了全新PM PLUS™温控器,用于替代广受欢迎的EZ-ZONE® PM温度控制器。PM PLUS增强版控制器采用触摸屏操作,比老款按键版更加直观,并且具有改进的用户界面,便于设置、编程和可读性。Watlow PM PLUS温度控制器向后兼容传统EZ-ZONE PM系列,并提供多方面升级改进,包括直观的菜单流程,允许轻松配置控制器,可通过EZ-LINK™移动应用程序提供蓝牙®连接实现远程访问以及参数和错误代码的完整描述。还提供将高电流功率控制器输出与高性能PID控制器和超/下限控制器集成到一个节省空间的面板安装封装中的选项。
Watlow PM6C1CJ-AAAAPWP温控器相当于老款PM6C1CJ-AAAAAAA的升级型号,引脚保持不变,无需更换线束接线布线,带通用输入端口,具有交换式直流/开路集极、机械式继电器5A两路输出,使用100-240V交流电源连接。配备全新明亮的全彩色前面板触控显示屏,带有易于阅读的字符和颜色编码,使显示屏从多个角度可见。它还有一个平滑触摸键盘,消除了旧的橡胶按钮,这些按钮会因使用和恶劣的环境而磨损。新的键盘还消除了污染点,并在控制器的正面形成更好的密封。
WATLOW EZ-ZONE和新款温控器PM6/PM8/PM9 PLUS功能比较
EZ-ZONE PM和PM PLUS系列 | EZ-ZONE PM6 | PM6 PLUS | EZ-ZONE PM8/PM9 | PM8/PM9 PLUS |
显示器类型 | 7段数码LED屏 | LCD触摸屏 | 7段数码LED屏 | LCD触摸屏 |
多语言(英语/德语/西班牙语) | - | 是 | - | 是 |
操作接口类型 | 橡胶按钮 | 光滑触控 | 橡胶按钮 | 光滑触控 |
Express Model Available快捷菜单 | 有 | - | 有 | - |
PID回路PID Loops | 1 | 1 | 2 | 2 |
剖面斜坡/浸泡 | 总共40步 | 总共40步 | 总共40步 | 总共40步 |
配置文件电池备份和实时时钟 | - | - | 有 | 有 |
数字输入/输出数量 | 0-2 | 0-2 | 0-2 | 0-2 |
输出数量 | 1-6 | 1-6 | 1-6 | 1-6 |
综合安全限值 | Yes,1 | Yes,1 | Yes,1 | Yes,1 |
独立安全限值 | Yes | None | Yes | None |
最大功率输出5A机械继电器 | 15A无电弧 | 15A无电弧 | 15A无电弧 | 15A无电弧 |
电流测量(接受来自外部的 0-50mA信号电流互感器) |
有 | 有 | 有 | 有 |
标准总线通信Standard Bus Communications | 有 | 有 | 有 | 有 |
Bluetooth®蓝牙技术 | 支持可选 | 支持可选 | 无 | 支持可选 |
现场总线通信(Modbus RTU 232/485,以太网/IP,Modbus TCP, DeviceNet™, PROFIBUS-DP,SAE J1939现场总线CAN总线) |
支持可选 | 支持可选 | 支持可选 | 支持可选 |
10点校准偏移 | 支持可选 | 支持可选 | 支持可选 | 支持可选 |
比率、微分和平方根 | 支持可选 | 支持可选 | 支持可选 | 支持可选 |
电动阀控制(无反馈) | 支持可选 | 支持可选 | 支持可选 | 支持可选 |
湿球/干球 | 支持可选 | 支持可选 | 支持可选 | 支持可选 |
串联Cascade | - | - | 支持可选 | 支持可选 |
倒计时计时器 | 支持可选 | 支持可选 | 支持可选 | 支持可选 |
代码选项及含义 | ①② | ③ | ④ | ⑤ | ⑥⑦ | - | ⑧ | ⑨⑩⑪ | ⑫ | ⑬⑭ |
PM | _ | _ | _ | _ _ | - | _ | _ _ _ | _ | _ _ | |
①②控制器 |
PM PLUS PID控制器 (PM PLUS PID Model模块、PM PLUS Integrated PID Controller集成控制器) |
|||||||||
③封装大小 |
6:盘装 1/16 DIN 8:盘装 1/8 DIN 垂直 9:盘装 1/8 DIN 水平 4:盘装 1/4 DIN 水平 |
|||||||||
④主要功能 |
C:带通用输入端口的 PID 控制器 R:带通用输入端口、配置文件斜坡/浸泡的PID控制器 T:具有通用输入和倒计时定时器的PID控制器 J:带热敏电阻输入的 PID 控制器 N:带热敏电阻输入、配置文件斜坡/浸泡的 PID 控制器 B:带通用输入端口、配置文件斜坡/浸泡和拥有实时时钟的备用电池的 PID 控制器 E:带热敏电阻输入、配置文件斜坡/浸泡和拥有实时时钟的备用电池的 PID 控制器 注)B、E功能对PM6封装尺寸不可用 |
|||||||||
⑤电源、数字输入/输出 |
1:100 到 240 V~(交流) 2:100 到 240 V~(交流)加 2 个数字 I/O 点 3:15 到 36 V=(直流)和 24 V~(交流) 4:15 到 36 V=(直流)和 24V~(交流)加 2 个数字 I/O 点 |
|||||||||
⑥⑦输出1和2、 硬件选件 |
[代码:Output 1输出,Output 2输出] CA:交换式直流/开路集极、无 CH:交换式直流/开路集极、无弧15A功率控制 CC:交换式直流/开路集极、交换式直流 CJ:交换式直流/开路集极、机械式继电器5A,A形 CK:交换式直流/开路集极、固态继电器0.5A,A形 EA:机械式继电器5A,C形、无 EH:机械式继电器5A,C形、无弧 15 A 功率控制 EC:机械式继电器5A,C形、交换式直流 EJ:机械式继电器5A,C形、机械式继电器5A,A形 EK:机械式继电器5A,C形、固态继电器0.5A,A形 FA:通用过程、无 FC:通用过程、交换式直流(无法使用可变时基) FJ:通用过程、机械式继电器5A,A形(无法使用可变时基) FK:通用过程、固态继电器0.5A,A形(无法使用可变时基) AK:无、固态继电器0.5A,A形 KH:固态继电器0.5A,A形、无弧15A功率控制 KK:固态继电器0.5A,A形、固态继电器 0.5A,A形 |
|||||||||
⑧通信选件或附加数字输出 |
[始终包含标准总线Standard bus always included] A:None B:Bluetooth®蓝牙 E:EIA 485 Modbus® RTU和蓝牙 F:Modbus®RTU 232/485和蓝牙 G:以太网/IP™/ Modbus®TCP和蓝牙 H:设备网络™ 和Bluetooth蓝牙 J:PROFIBUS DP和蓝牙 K:SAE J1939 CAN总线和蓝牙 1:EIA 485 Modbus®RTU 2:EIA 232/485 Modbus®RTU 3:以太网/IP™/Modbus®TCP协议 5:DeviceNet™设备网络 6:PROFIBUS-DP现场总线 7:SAE J1939 CAN总线 C:6数字I/O(PM6型号不提供) D:6数字I/O和EIA 485 Modbus®RTU(PM6不可用 M:6数字I/O和蓝牙(PM6不提供 N:6数字I/O和EIA 485 Modbus®RTU和蓝牙(PM6不可用 |
|||||||||
⑨⑩⑪(未来选件 (辅助控制功能、 输出3和4硬件选项 |
AAA:未来选项Future Options(对于PM PLUS PID Model默认代码 或⑨ A:无 C:具有通用输入的第二个PID通道(PM6不可用 J:带热敏电阻输入的第二个PID通道(PM6不可用 R:辅助第二输入(通用输入) P:辅助第二输入(热敏电阻输入) T:电流互感器输入(当输出3、4选择FA、FC、FJ和FK时无效 L:带通用输入的集成限位控制器(仅当输出3、4为CJ、EJ和AJ时有效 M:带热敏电阻输入的集成限位控制器(仅当输出3、4为CJ、EJ和AJ时有效 ⑩⑪ [代码:Output 3输出,Output 4输出] AA:无、无 AJ:无,机械继电器5A,形式A AK:无、SSR形式A、0.5A CA:交换式直流/开路集极、无 CH:交换式直流/开路集极、无弧15A功率控制 CC:交换式直流/开路集极、交换式直流 CJ:交换式直流/开路集极、机械式继电器5A,A形 CK:交换式直流/开路集极、固态继电器0.5A,A形 EA:机械式继电器5A,C形、无 EH:机械式继电器5A,C形、无弧 15 A 功率控制 EC:机械式继电器5A,C形、交换式直流 EJ:机械式继电器5A,C形、机械式继电器5A,A形 EK:机械式继电器5A,C形、固态继电器0.5A,A形 FA:通用过程、无 FC:通用过程、交换式直流(无法使用可变时基) FJ:通用过程、机械式继电器5A,A形(无法使用可变时基) FK:通用过程、固态继电器0.5A,A形(无法使用可变时基) AK:无、固态继电器0.5A,A形 KH:固态继电器0.5A,A形、无弧15A功率控制 KK:固态继电器0.5A,A形、固态继电器 0.5A,A形 |
|||||||||
⑫隔离输入选项 |
P:PM PLUS PID版本(隔离输入1,输入2始终隔离) V:PM PLUS增强型固件(隔离输入1,输入2始终隔离) X:不是订单选项,选择快速菜单时出现 |
|||||||||
⑬⑭客户选项 |
WP:标准瓦特隆标志面板Watlow logo face plate WN:白板,面板无标志/无名称 AG:保形涂层Conformal coating 12:Class1, Div.2(不适用E、H或J型) |
常见型号代码:PM6C1CC-AAAAPWP、PM6C1CJ-AAAAPWP、PM6C1EC-BAAAPWP、PM6C1CA-2AAAVWP、
PM6C1FA-AAAAPWP, PM6C1FA-ARFAPWP, PM6C1FJ-AAAAPWP, PM6C1FJ-JAAAVWP, PM6C2FC-ALEJPWP,
PM8C1FA-AAFAPWP、PM8C2CA-ERAAPWP, PM8C2EK-AREJPWP, PM8R1FC-AAAAPWP,
PM8R4FJ-1LEJPWP、PM9C1CA-3AAAPWP、PM9C1CC-AAFJPWP、PM9C1CA-1AAAPWP
WATLOW PM PLUS温控器规格文档http://www.testeb.com/download/202305/Watlow_PM_PLUS_PM6-PM8-PM9.pdf
