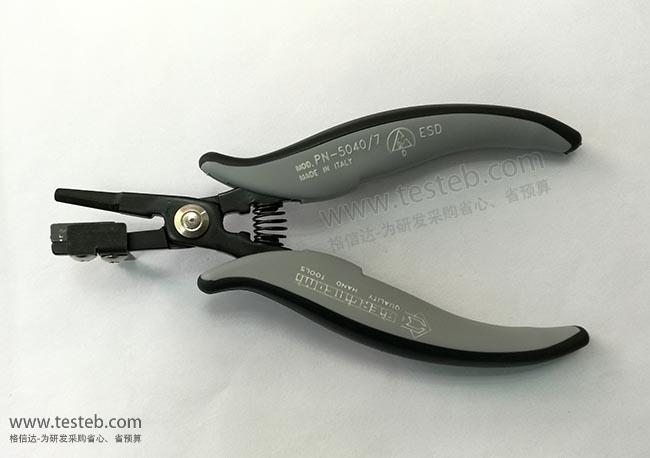

Piergiacomi皮尔杰克PN-5040/7成型钳TO220三极管引脚折弯90度直角

意大利皮尔杰克PIERGIACOMI PN5040/7 ESD引脚成型钳用于把MOSFET/TO220/TO247三极管和五极管引脚折弯90度直角、或者折两次直角贴装,成型位置与本体距离3mm~20mm可调,整型宽度15mm并宽。

TO元件三极管整型品牌:皮尔杰克Piergiacomi
皮尔杰克Piergiacomi

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
PN-5040说明书
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5040
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5040
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5040
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5040
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5040

PN-5040图片

  • PN-5040
  • PN-5040
  • PN-5040
  • PN-5040
  • PN-5040

皮尔杰克Piergiacomi PN-5040 TO元件三极管整型规格参数与图片

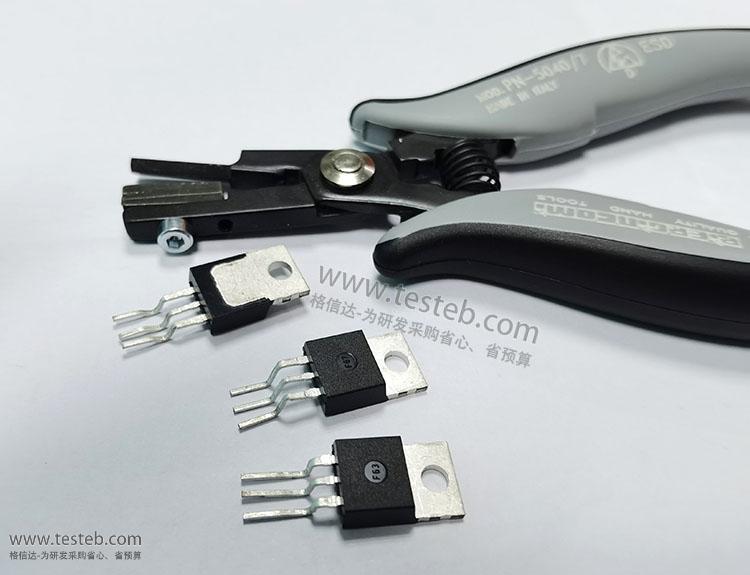

意大利Piergiacomi皮尔杰克公司成立于1970年代,专业制造工具,为世界著名品牌HAKKO白光、EDSYN爱迪生、GOOT固特太洋等工具做贴牌的意大利工厂。皮尔杰克PN5040 90°成型工具钳采用手工打磨,精度相对较高,根据人体工程学设计,能有效达到省力效果。皮尔杰克PN5040/7 ESD成型钳用于把MOSFET/TO220/TO-247三极管和五极管引脚折直角90度、或者折两次直角贴装,折弯位置与本体距离3mm~20mm可调,整型宽度15mm引脚并宽,防静电塑料手柄轻便耐用。



PIERGIACOMI皮尔杰克PN-5040/7D成型钳规格

成型效果:三五极管引脚折90度直角成型,成型位置与本体距离3mm~20mm可调,整型宽度15mm(引脚并宽)

适用线径:TO220元件/TO247,NMOS、PMOS管、三极管引脚Φ1.30mm直径以内

折弯直角后,可用PNI-5015成形剪钳将引脚剪短,保留所需长度,便于插件组装

线规号:16AWG铜线

承受力度:3KG

高碳钢厚度:5.0mm

工具长度:150mm

PN 5040/7 ESD适用TO220、TO247元件90度直角弯折,具有停产老款的PN 5040和PN5040/5型号功能

90度引脚成型钳说明书http://www.testeb.com/download/201610/Piergiacomi_PPR5000_PN5040.pdf

淘宝下单链接(店铺名:格信达测控工具)https://item.taobao.com/item.htm?id=546128337435

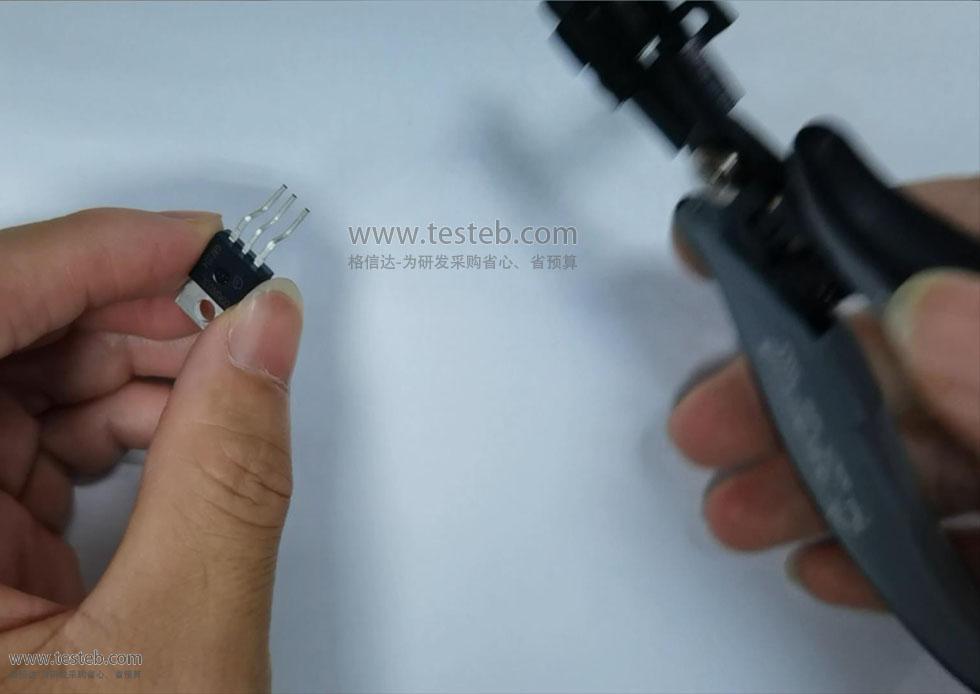

Piergiacomi皮尔杰克PN5040/7直角成型钳操作视频



进口意大利皮尔杰克PIERGIACOMI成型钳选型表

型号 类型 适用元件 成型规格 剪径/线规/剪切力度 钳子规格
PNR-30 C型成型钳 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PNG-5000 C型成型钳 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PNR-5000 C型成型钳 电容、电阻、
二极管引脚等
元件距离3~16mm可调,
引脚留2.5mm
Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PTR-30-C C型成型钳 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度3.0mm
PTR-30-C/5 C型成型钳 电阻电容等 弧后引脚留长4.0mm Φ1.30mm,16awg,5.5kg 长150mm
钳口厚度3.0mm
PTR-30-L L型成形钳 电阻等元件 元件引脚成L型,留2.54mm Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PPR-5001 U型成型钳 电阻等元件 元件引脚U型成型,宽10.16mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽15mm
钳头长31.5mm
PPR-5002 U型成型 电阻等元件 元件引脚U型成型,宽12.70mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽18mm
钳头长31.5mm
PPR-5003 U型成型 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽13mm
钳头长31.5mm
PN-5040/7D 90度角成型 TO220元件、TO247、MOS三极管 元件90°成型,最小距离5mm Φ1.3mm,16awg,3.0kg 钳口厚度5.0mm
距离折角除最小3mm
PN-5050 TO元件成型 t0220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/04 TO元件成型 T0220、T0247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/10 TO元件成型 T0220元件 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引脚距离3.0mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引脚距离2.5mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 边缘引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引脚、五级管 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引脚 1-3-5引脚折直角,前踢距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引脚 引脚折弯90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/(*) TO元件成型钳,T0220元件3、5、7引脚,一次性将元件引脚折弯并保留不同长度区别,具体需求选型请联系咨询
PN-5050/25 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距1.27mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/49 TO92封装成型 T0092元件三极管 中心引脚折弯,脚距2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PNI-5000整形钳 成型钳 IC管引脚切割成型 留4.5mm,末端0.4mm Φ0.80mm,20awg,3.0kg 长150mm
钳口厚度5.0mm
PNI-5015剪钳 切割钳 TO元件三五级管引脚剪切 1.5mm~10mm长度可调 Φ0.64mm,22awg,5.0kg 长155mm
钳口厚度5.0mm
TP-30 弯切钳 PCB引脚切割弯曲 一次性切割和弯平 Φ1.02mm,18awg,3.0kg 长138mm
钳口厚度3.0mm
TP-5000/15 弯切钳 PCB引脚末端切割 一次性切割余1.5mm外弯30° Φ1.02mm,18awg,3.0kg 长147mm
钳口厚度5.0mm
TS-30 压切钳 PCB引脚切割按压 引脚一次性切并亚平 Φ1.02mm,18awg,9.0kg 长138mm
钳口厚度3.0mm
其它 皮尔电子钳:TR-20-M、TR-25、TR-30剪钳、TR-30-15、TR-58、TR-5000R、TTR-5500
夹取起拔钳:PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注:以上规格均有防静电手柄型号供选择,在对应型号后面加-D,如有需要请在购买时说明
