皮尔杰克成型钳Piergiacomi PN-5050/3D三极管折直角中间引脚前踢5mm

意大利PIERGIACOMI皮尔杰克PN-5050/3D成形钳用于把TO240、TO220元件、三极管/MOS管引脚折弯成型,使中间脚比两边突起高出5.08mm,方便进行后续PCB插件,操作安全快捷。

TO元件三极管整型品牌:皮尔杰克Piergiacomi
皮尔杰克Piergiacomi

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 皮尔杰克Piergiacomi元件引脚成型钳PN5050-3
  • 皮尔杰克Piergiacomi元件引脚成型钳PN5050-3
  • 皮尔杰克Piergiacomi元件引脚成型钳PN5050-3
  • 皮尔杰克Piergiacomi元件引脚成型钳PN5050-3
  • 皮尔杰克Piergiacomi元件引脚成型钳PN5050-3

PN5050-3图片

  • PN5050-3
  • PN5050-3
  • PN5050-3
  • PN5050-3
  • PN5050-3

皮尔杰克Piergiacomi PN5050-3 TO元件三极管整型规格参数与图片

意大利皮尔杰克Piergiacomi成形钳TO元件引脚折弯系列采用高碳钢材质,轻巧坚硬,根据人体工程学设计,能有效达到省力效果。皮尔杰克成型钳可对TO220 3引脚/5引脚,90度直角弯折,或者高低错位成型,以及TO247元件引脚直角成型、TO92管脚错开成型,对特殊直插IC扁平元件整排引脚整形。Piergiacomi PN-5050/3D成形钳用于把TO240、TO220三极管引脚折弯成型,使中间脚比两边突起高出5mm,方便进行后续PCB插件操作。



PIERGIACOMI皮尔杰克TO元件三极管引脚成形折弯钳

PN-5050D:把TO220元件中心引脚折直角并比两边高出3.81mm

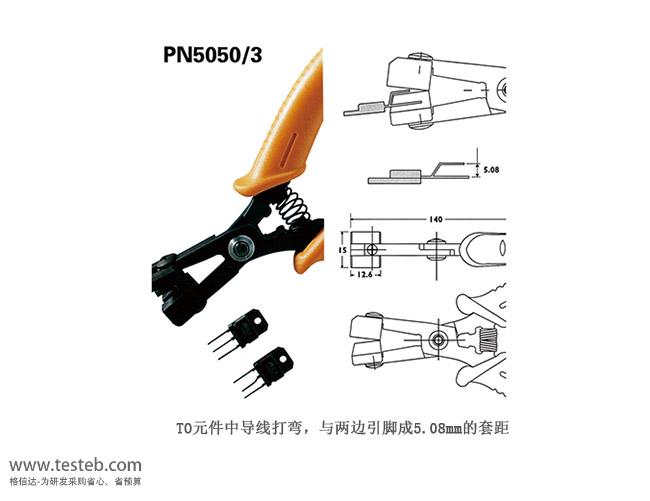

PN-5050/3D成型钳:把TO220、TO247元件中心引脚折弯成突起5.08mm

PN-5050/14D:对TO220元件、MOS管中心引脚整型高出3.0mm的折弯工具钳

PN-5050/15D折弯钳:对TO220元件中心引脚进行折弯突起,脚距2.54mm

PN-5050/4D:对T0220、T0247元件边缘引脚成型脚距5.08mm

PN-5050/10D:对T0220、T0247元件边缘引脚成型脚距2.54mm

PN-5050/16D:对T0220、T0247元件边缘引脚成型脚距3.81mm

PN-5050/38D:对TO220五引脚五级管1-3-5引脚成型脚距3.0mm

PN-5050/54D:对T0220五引脚元件1-3-5引脚成型脚距2.54mm

PN-5050/36D:对T0220五引脚元件2-4引脚成型脚距3.0mm

PN-5050/53D:对T0220五引脚元件2-4引脚成型脚距2.54mm

PN-5050/6D成形钳:对TO220元件一次性将引脚弯折90度,中心引脚比边缘引脚长2.54mm…

PN-5050/17D折弯钳:把TO220元件引脚折弯90度直角,且中间脚比两边引脚突出长度3.8mm

PN-5050/47D:把7引脚TO220元件管脚一次性全部弯折90度角,且2、4、6脚比1、3、5、7短2.5mm

皮尔杰克TO元件成型钳说明书http://www.testeb.com/download/201610/Piergiacomi_PN5050.pdf



意大利PIERGIACOMI元件引脚成形钳型号规格表

型号 类型 适用元件 成型规格 剪径/线规/剪切力度 钳子规格
PNR-30 C型钳 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PNG-5000 C型成型钳 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PNR-5000 C、O型钳 电容、电阻、
二极管引脚等
元件距离3~16mm可调,
引脚留2.5mm
Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PTR-30C C型、O形 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度3.0mm
PTR-30-C/5 C型、欧形 电阻电容等 弧后引脚留长4.0mm Φ1.30mm,16awg,5.5kg 长150mm
钳口厚度3.0mm
PTR-30L L型成形钳 电阻等元件 元件引脚成L型,留2.54mm Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PPR-5001 U型成型钳 电阻等元件 元件引脚U型成型,宽10.16mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽15mm
钳头长31.5mm
PPR-5002 U型成型 电阻等元件 元件引脚U型成型,宽12.70mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽18mm
钳头长31.5mm
PPR-5003 U型成型 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽13mm
钳头长31.5mm
PN-5040/7D 90度角成型 电阻等元件 元件90°成型,最小距离5mm Φ1.3mm,16awg,3.0kg 钳口厚度5.0mm
距离折角除最小5mm
PN-5050D TO元件成型 TO220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/3D TO元件成型 TO220、TO247 中心引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/04 TO元件成型 TO220、TO247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/10 TO元件成型 TO220元件 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引脚距离3.0mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引脚距离2.5mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 边缘引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/36 TO元件成型 TO220元件5引脚 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/38 TO元件成型 TO220元件5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/6 TO元件成型 TO220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/7 TO元件成型 TO220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/21 TO元件成型 TO220元件5引脚 引脚折弯90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/(*) TO元件成型钳,T0220元件3、5、7引脚,一次性将元件引脚折弯并保留不同长度区别,具体需求选型请联系咨询
PN-5050/25 TO元件成型 TO092元件3引脚 中心引脚折弯,脚距1.27mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/49 TO元件成型 TO092元件3引脚 中心引脚折弯,脚距2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PNI-5000 管脚整形钳 IC引脚折弯 2次弯折90度直角,成台阶状 Φ0.80mm,20awg,3.0kg 长150mm
钳口厚度5.0mm
皮尔杰克Piergiacomi元件引脚成型钳
