Piergiacomi PNG-5000元件引脚成型钳C型折弯钳减震消除应力

意大利钳子品牌Piergiacomi皮尔杰克PNG-5000成型钳可使元件引脚成C型减震消除应力,成形部分距离元件2.8mm,弧形直径3.5mm,适用于电阻电容等元器件,如需保留特定长度插板,需要另外使用定长剪钳剪脚或统一修剪。

电阻二极管打K成型品牌:皮尔杰克Piergiacomi
皮尔杰克Piergiacomi

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
PNG-5000说明书
  • 皮尔杰克Piergiacomi元件引脚成型钳PNG-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNG-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNG-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNG-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNG-5000

PNG-5000图片

  • PNG-5000
  • PNG-5000
  • PNG-5000
  • PNG-5000
  • PNG-5000

皮尔杰克Piergiacomi PNG-5000 电阻二极管打K成型规格参数与图片

皮尔杰克PIERGIACOMI PNG5000成型钳规格特点

电子元器件成型钳,专业打C型弯角

不管是电容、电阻,还是二极管,都可以成型

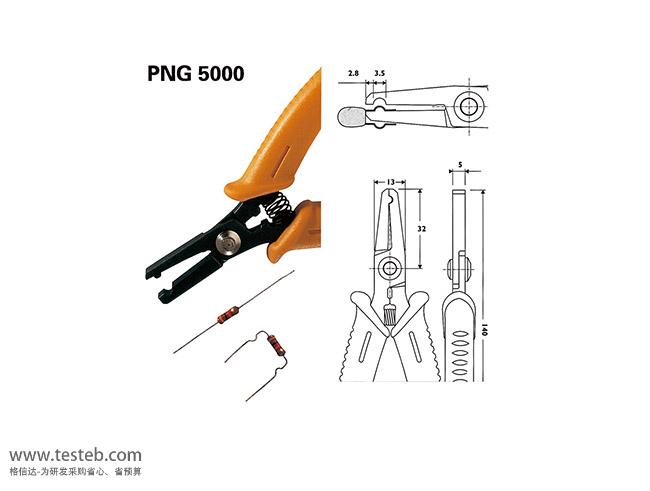

PNG5000成形钳C型折弯直径3.5MM,折C型前的与本体距离2.8MM起

PNG-5000成型钳只折弯不剪脚,如需保留特定长度插板,需另外使用TR-5000W定长剪钳剪脚或统一修剪

钳子采用高碳钢材质,轻巧坚硬,手感特别舒适

钳口厚度5.0mm,全长150mm,适用1.0mm直径铜线引脚

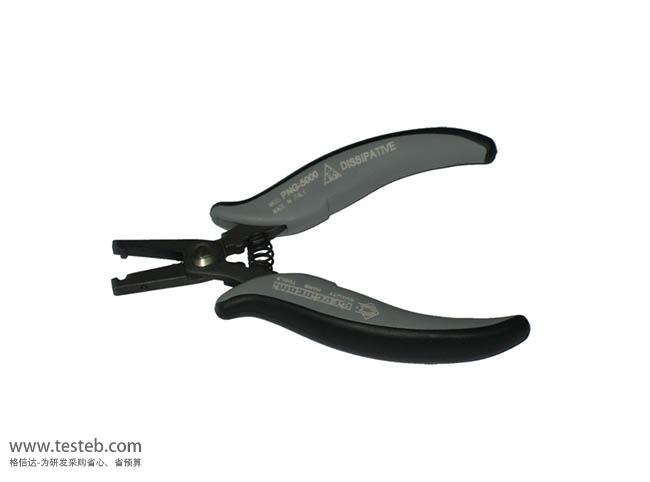

提供防静电手柄型号PNG-5000-D,有效保护敏感元器件

另有PNR-5000引脚距离可调成型钳工具

皮尔钳子C型成型钳说明书http://www.testeb.com/download/201610/Piergiacomi_PNG5000_PNR5000.pdf



意大利Piergiacomi皮尔杰克成型钳型号选型表

型号 类型 适用元件 成型规格 剪径/线规/剪切力度 钳子规格
PNR-30 C型成型钳 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PNG-5000 C型成型钳 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PNR-5000 C型成型钳 电容、电阻、
二极管引脚等
元件距离3~16mm可调,
引脚留2.5mm插板高度
Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PTR-30-C C型成型钳 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度3.0mm
PTR-30-C/5 C型成型钳 电阻电容等 弧后引脚留长4.0mm Φ1.30mm,16awg,5.5kg 长150mm
钳口厚度3.0mm
PTR-30-L L型成形钳 电阻等元件 元件引脚成L型,留2.54mm Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PPR-5001 U型成型钳 电阻等元件 元件引脚U型成型,宽10.16mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽15mm
钳头长31.5mm
PPR-5002 U型成型 电阻等元件 元件引脚U型成型,宽12.70mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽18mm
钳头长31.5mm
PPR-5003 U型成型 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽13mm
钳头长31.5mm
PN-5040 90度角成型 电阻等元件 元件90°成型,最小距离5mm Φ1.3mm,16awg,3.0kg 钳口厚度5.0mm
距离折角除最小5mm
PN-5050 TO元件成型 t0220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/04 TO元件成型 T0220、T0247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/10 TO元件成型 T0220元件 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引脚距离3.0mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引脚距离2.5mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 边缘引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引脚 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引脚 引脚折弯90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/(*) TO元件成型钳,T0220元件3、5、7引脚,一次性将元件引脚折弯并保留不同长度区别,具体需求选型请联系咨询
PN-5050/25 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距1.27mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/49 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PNI-5000 切割钳 IC管引脚切割成型 留4.5mm,末端0.4mm Φ0.80mm,20awg,3.0kg 长150mm
钳口厚度5.0mm
PNI-5015 切割钳 IC管引脚成型 距1.5mm处平切,切割长度可调 Φ0.64mm,22awg,5.0kg 长155mm
钳口厚度5.0mm
TP-30 弯切钳 PCB引脚切割弯曲 一次性切割和弯平 Φ1.02mm,18awg,3.0kg 长138mm
钳口厚度3.0mm
TP-5000/15 弯切钳 PCB引脚末端切割 一次性切割余1.5mm外弯30° Φ1.02mm,18awg,3.0kg 长147mm
钳口厚度5.0mm
TS-30 压切钳 PCB引脚切割按压 引脚一次性切并亚平 Φ1.02mm,18awg,9.0kg 长138mm
钳口厚度3.0mm
其它 皮尔电子钳:TR-20-M、TR-25、TR-30如意钳、TR-30-15、TR-58、TR-5000R、TTR-5500
芯片起拔钳:PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注:以上规格均有防静电手柄型号供选择,在对应型号后面加-D,如有需要请在购买时说明
皮尔杰克Piergiacomi元件引脚成型钳
