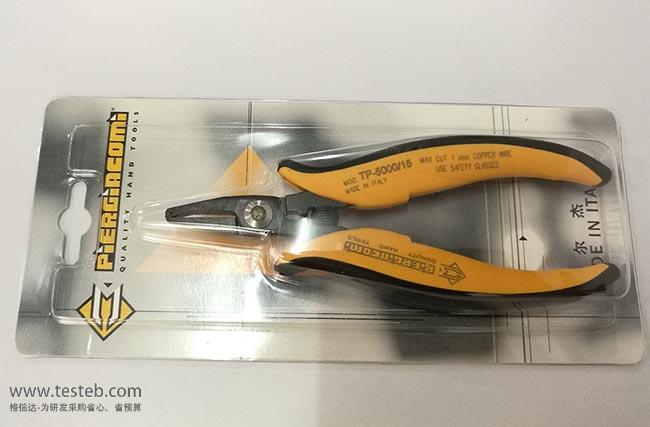

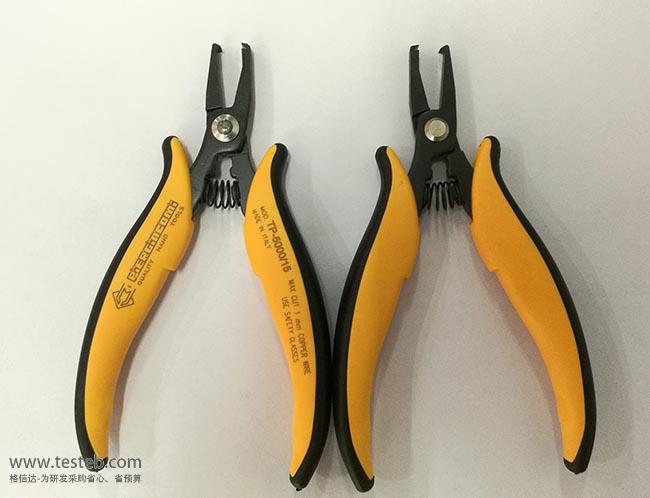

皮尔杰克TP-5000/15成型钳板上引脚弯折30度剪切并保留1.5mm

意大利皮尔杰克Piergiacomi TP 5000/15成型剪切钳将PCB线路板引脚末端进行弯折30度并剪切多余长度,保留1.5mm余料使其固定在电路板上便于上锡焊接,锋利钳口操作稳定无抖动,人体工程学手柄ESD防静电。

电阻二极管打K成型品牌:皮尔杰克Piergiacomi
皮尔杰克Piergiacomi

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
TP5000-15说明书
  • 皮尔杰克Piergiacomi元件引脚成型钳TP5000-15
  • 皮尔杰克Piergiacomi元件引脚成型钳TP5000-15
  • 皮尔杰克Piergiacomi元件引脚成型钳TP5000-15
  • 皮尔杰克Piergiacomi元件引脚成型钳TP5000-15
  • 皮尔杰克Piergiacomi元件引脚成型钳TP5000-15

TP5000-15图片

  • TP5000-15
  • TP5000-15
  • TP5000-15
  • TP5000-15
  • TP5000-15

皮尔杰克Piergiacomi TP5000-15 电阻二极管打K成型规格参数与图片

意大利Piergiacomi有60多种特殊工具针对电子领域的专门应用,满足各种常规及实验性需求的手动操作应用,包括斜口剪钳、成型钳及剥线钳。皮尔杰克成型钳系列用于对电容、电阻、二极管引脚及MOSFE、DIP元件、IC芯片管脚进行整型弯折,可做成C型、L型、U形、K型以及90度直角成型、高低错位/长短成形以及特殊角度弯切。

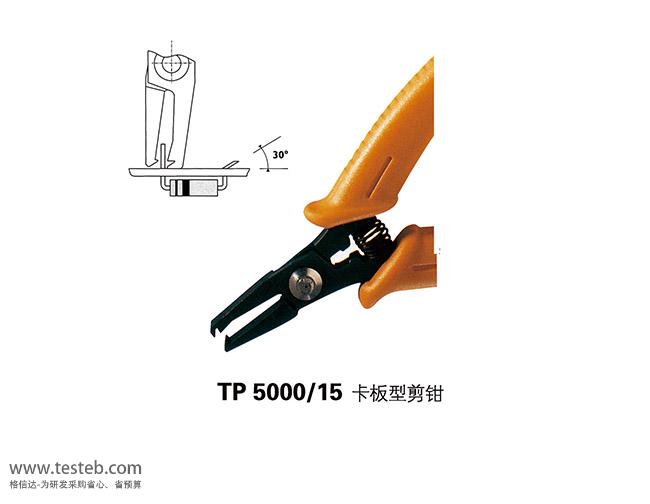

Piergiacomi TP5000/15成型钳专用于PCB板引脚末端进行弯折30度并剪切保留1.5mm,这样可使DIP元件固定在电路板上便于锡焊。TP 5000/15 D成型钳硬化碳钢材质钳口,可用于1mm导线即18号线规直径弯切,ESD静电安全消散手柄。此款是日本白光Hakko CHP TP-5000-15-D切割钳的代工原厂型号,价格比被贴牌的HAKKO便宜。

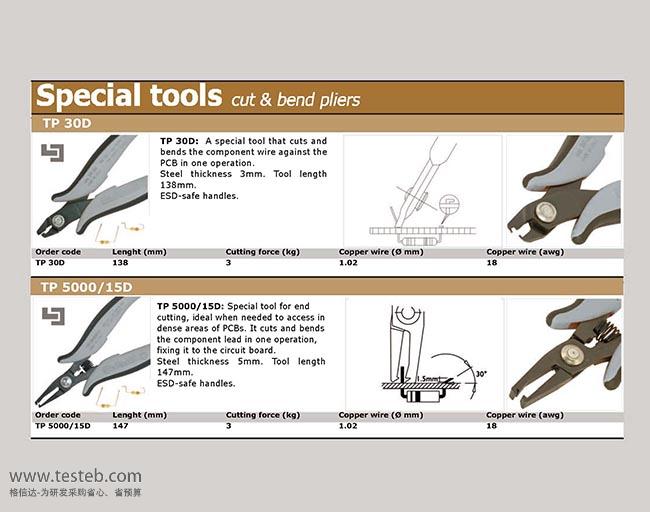

几款PCB线路板上引脚成型剪切钳

TP 30D弯切钳:剪切引脚并保留一小段导线向外侧弯曲、压平紧贴PCB板,适用1mm以内线径

TP 5000/15D弯切钳:用于对PCB密集区域元件引脚末端剪切并保留1.5mm余料使其成向外折弯30°角

TS 30 ESD压切钳:一次性将二极管及电阻元件引脚在PCB板上剪切,断口处压扁紧贴在板上

皮尔杰克TP 5000弯角成型剪切钳规格文档http://www.testeb.com/download/201711/Piergiacomi_TP5000.pdf



意大利Piergiacomi皮尔杰克成型钳型号规格

型号 适用元件 成型规格 适用直径/线规/剪切力度
PTR 30L成型钳 电阻/二极管 元件引脚成L型成形,并剪切保留2.54mm Φ1.02mm,18awg,3.0kg
TP 5000/15钳子 电阻及二极管 将PCB板上DIP插件引脚弯折30°,
并剪切多余长度,保留1.5mm,便于上锡焊接
Φ1.02mm,18awg,3.0kg
C型/O形/欧形成型
PNR-30 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg
PNG-5000 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg
PNR-5000 电容、电阻、
二极管引脚等
元件距离3~16mm可调,
引脚留2.5mm
Φ1.02mm,18awg,3.0kg
PTR-30C成形钳 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg
PTR-30C/5成型钳 电阻电容等 弧后引脚留长4.0mm Φ1.30mm,16awg,5.5kg
U型成型,本体两端打直角90度
PPR-5001D 电阻等元件 元件引脚U型成型,宽10.16mm即1cm Φ0.6~0.8mm,3.0kg
PPR-5002D 电阻等元件 元件引脚U型成型,宽12.70mm,即1.2厘米 Φ0.6~0.8mm,3.0kg
PPR-5003D 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,3.0kg
PN-5050/(*)系列 适用于TO元件3、5、7引脚整形,将MOSFET-NMOS/PMOS管脚成不同高低、长短定型,具体选型请联系咨询
PN-5050 TO220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg
PN-5050/3 ESD TO220、TO247 中心引脚距离5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/04 TO220、TO247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/10 TO220元件 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/36 TO220 5引脚 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/38 TO220 5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/6成型钳 TO220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/7 TO220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/21 TO220 5引脚 引脚折弯90度直角,1-3-5比2-4少短2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/25 TO092元件 中间引脚突起,脚距1.27mm Φ1.3mm,16awg,3.0kg
PN-5050/49 TO092元件 使中间引脚折弯,比两个边脚高出2.54mm Φ1.3mm,16awg,3.0kg
皮尔成型剪切钳
PN 5040/7D TO元件 弯成90°直角成型,距离5mm Φ1.3mm,16awg,3.0kg
PNI 5000D整形钳 扁平IC芯片引脚 管脚整形,2次弯折90度直角,一边整排弯成台阶状 Φ0.80mm,20awg,3.0kg
PNI 5015成型剪切 MOSFET元件平切 把NMOS/PMOS引脚剪短,可调整保留长度1.5mm~10mm 0.64mm,22号线规, 5kg
TP 30 ESD 电阻、二极管 剪切PCB引脚,并保留一小段向外侧弯曲压平 Φ1.02mm,18awg,3.0kg
TP 5000/15弯切钳 电阻、二极管 线路板引脚向外折弯30°角,末端剪切并保留1.5mm Φ1.02mm,18awg,3.0kg
TS 30 D压切钳 电阻、二极管 将PCB板引脚剪切并压扁,扁平紧贴在线路板上 Φ1.02mm,18awg,9.0kg
