美国Virtual VMWT-C八寸晶圆吸笔头8寸Wafer硅片拾取转移

美国VIRTUAL MOLDED PEEK® Wafer Tips晶圆吸笔头由具有ESD防静电安全性能的PEEK聚醚醚酮塑料模制而成，可吸取温度100℃的wafers晶片、Solar Cell太阳能电池、平板，前端厚度仅为2.5mm，可以轻松接近并稳固拾取晶圆片，另有耐高温250℃硬质阳极氧化铝合金材质，用于操作环境的温度更高的应用。Virtual VMWT-C八寸晶圆吸笔头可用于拾取转移8” (200mm) wafers，它的头部宽35mm、厚2.5mm，与电池式及电动真空吸笔配套使用，或使用空压吸笔套件的转接头连接厂务真空气源、压缩空气来提供持续吸力。

Virtual PEEK吸笔头及高温吸头型号规格

■ PEEK聚醚醚酮材质，模塑加工制成，ESD防静电，耐温100℃，头部厚度0.1寸=2.54mm、手柄长78.74mm

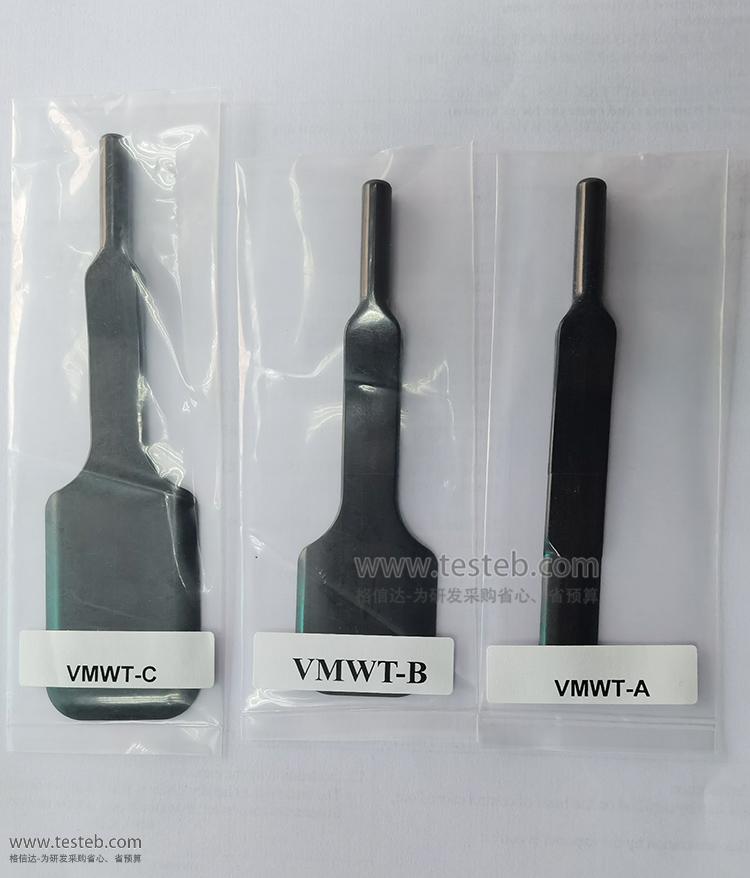

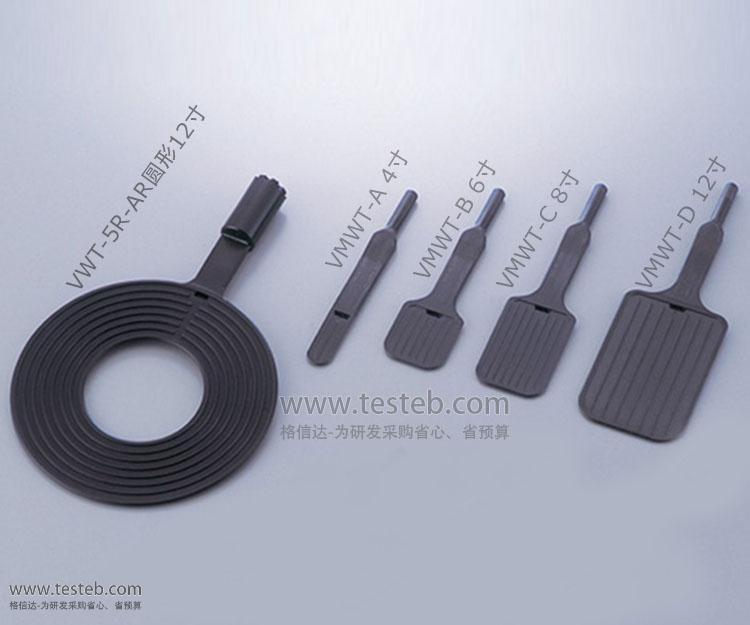

VMWT-A 4寸吸笔头：盘面长*宽=35.56mm x 12.70mm，用于4” (100mm) wafers

VMWT-B 6寸吸笔头：盘面长*宽35.56mm x 33.02mm，拾取转移六寸6” (150mm) wafers晶圆

VMWT-C 8寸吸笔头：盘面长*宽53.34mm x 35.56mm，拾取八英寸(200mm) wafers

VMWT-D方形12寸吸笔头：盘面长*宽78.74mm x 53.34mm，可用于拾取12英寸wafers

VWT-5R-AR圆形12寸吸笔头：中心有孔减少接触面，外径127mm，可处理12" 300mm晶圆、硅片、平板

另可选购防止转动的适配头VMWT-ADAPT-AR：ESD-Safe Anti Rotate Tip Adaptor、VF-40M-5接口过滤器5个一组

特殊扩展型号：

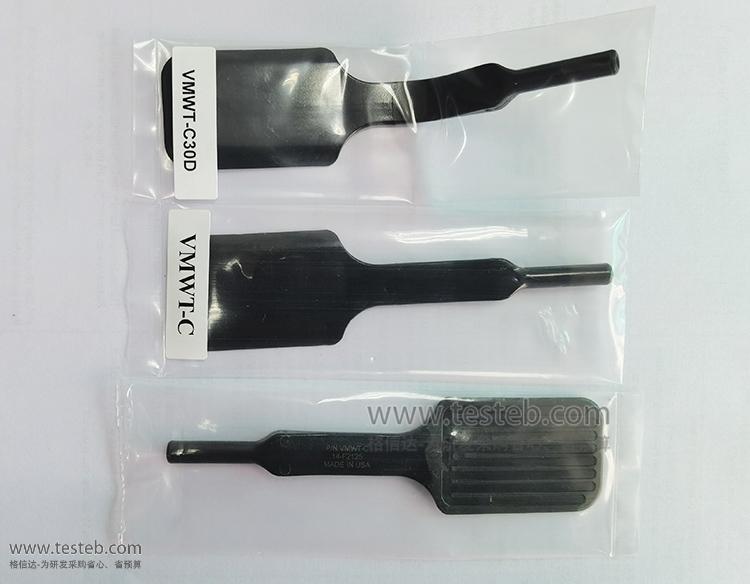

1、弯曲型——VMWT-A/B/C/D型可订购向下弯曲D或者上弯型U，常规的弯曲角度有10°、20°、30°，在型号后面加入方向及角度代码，如：VMWT-A20U表示四寸吸笔头前端向上弯曲20度，VMWT-C30D八寸吸笔头弯曲30度下弯、VMWT-D10D 12寸吸笔头弯曲10度下弯。更新：由于失败率太高，原厂12寸弯头只接10度弯曲订单，其余正常接单4/6/8寸弯头常用30度下弯，订货请请来电咨询。另可订购“L”左弯、“R”右弯如VMWT-B20L，或者特殊定制款。

2、加长型——VMWT-B/C/D即6寸、8寸、12寸笔头可加长连接杆长度，由标准长78.74mm扩展到200mm，对应型号分别为VMWT-B-EX200、VMWT-C-EX200、VMWT-D-EX200。

Press-Fit Molded PEEK吸笔头规格说明书http://www.testeb.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf

Virtual晶圆吸笔头选型文档http://www.testeb.com/download/201812/Virtual_Wafer_Tips_VMWT.pdf

■ 高温涂层吸笔头，耐高温250℃，笔头为铝制阳极氧化材质、厚度3.3mm，不锈钢连接杆长度76.20mm

VWT-100075-PF 4寸耐高温吸笔头：长宽尺寸(1.05“ x 0.75") 26.67mm x 19.05mm，适用4” (100mm) wafers

VWT-170110-PF 6寸耐高温吸笔头：长宽尺寸(1.70“ x 1.10") 43.18mm x 27.94mm，用于6” (150mm) wafers

VWT-250125-PF 8寸耐高温吸笔头，长宽尺寸(2.50“ x 1.25") 63.50mm x 31.75mm，吸取8” (200mm) wafers

与PEEK材质一样支持特殊扩展的弯曲角度、加长连接杆长度

美国Vitual真空晶圆吸笔套装型号一览

1、便携式可移动电池驱动

VPWE7300AR-MW8八寸真空吸笔，配VMWT-C 8寸笔头，可现场更换的充电电池，带电量及安全真空度提示灯

VPW6300-VWT5R-220晶圆吸笔，配VWT-5R-AR圆形吸笔头，12英寸wafers拾取专用，带安全真空度操作提示灯

VPW6300AR-MW8晶圆真空吸笔，配8寸PEEK吸笔头VMWT-C，内置电池带电量提示和操作指示灯

PV4000A-MW4电池式吸笔，配4寸吸盘，一次性9V电池供电，便携式操作，低成本，可选更换4~12寸头

PV4300-MW8电池式晶圆吸笔，带八英寸笔头，安全真空度操作提示灯，9V电池供电，性价比高

V3200-CLN-MW6六寸晶圆吸笔，内置9V电池微型真空发生器，口袋型设计，洁净室标准

2、台式电动插电型

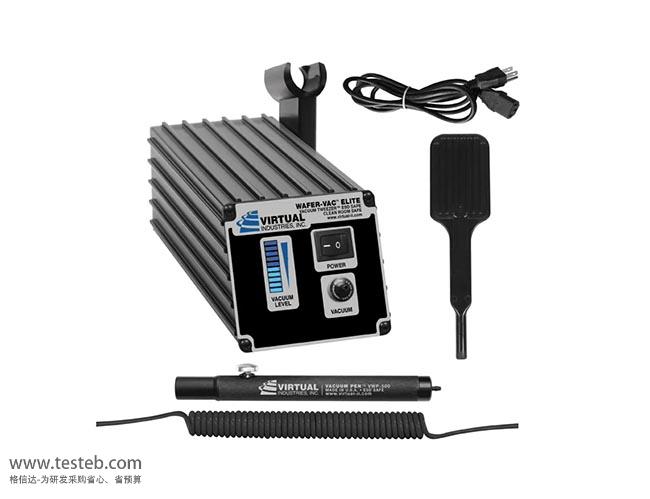

WVE-9000-MW8八寸晶圆吸笔，条形真空度显示，确保安全操作安全可靠

AV-5000可调式真空吸笔，ADJUST-A-VAC® Elite旋钮调整吸力主机，保护铟化镓、氮化镓等脆弱易碎晶圆

WV-9000-MW8-220插电式经济型版本，可更换4"、6"、8寸、12英寸晶圆吸笔头

3、晶圆吸笔套件，外接气源，压缩空气或氮气

VWWB-2A-MW8-1/8真空吸笔套件，PEEK VMWT-C吸头，1/8螺纹适配接口

VVSW-MW8空压式晶圆吸笔，2米1/16寸接口管VCH-1/16-6
