美国Virtual VPW6300AR-VWT5R-AR电池式12寸wafer晶圆吸笔带操作提示灯

Vritual PORTA-WAND系列晶圆吸笔适合大硅片、半导体晶圆、电池片、蓝宝石晶片、外延片、玻璃等。每个晶圆吸笔都经过测试，以确保符合Class 1粒子污染要求，是晶圆镊子的替代工具，可互换的PEEK材料吸笔头不会损伤晶片。根据海拔和大气压力，可提供15至20英寸汞柱真空度吸力。SERIES 3 PORTA-WAND®系列可处理300mm Wafer晶片，VPW6300AR-VWT5R-AR晶圆吸笔为拾取12寸wafer专用，充电式设计，附有指示灯可知道电量及提起操作时机，防止产品掉落，ESD防静电安全。内置9V可充电电池，充2个小时满电，满电状态下可连续使用2~3小时，可重复充电1000次。



美国VIRTUAL PORTA-WAND系列晶片吸笔规格

一、PORTA-WAND 3电池式真空吸笔，不可拆卸电池可充电

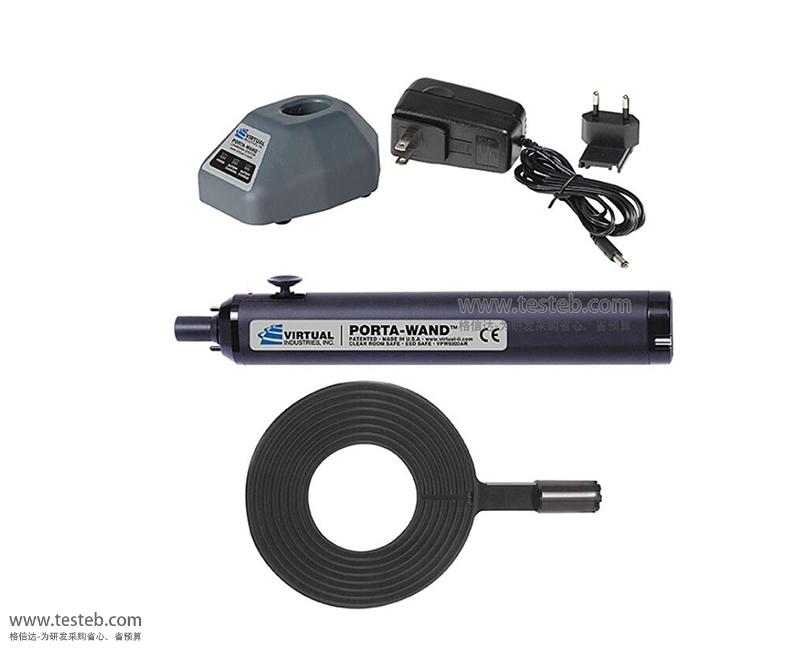

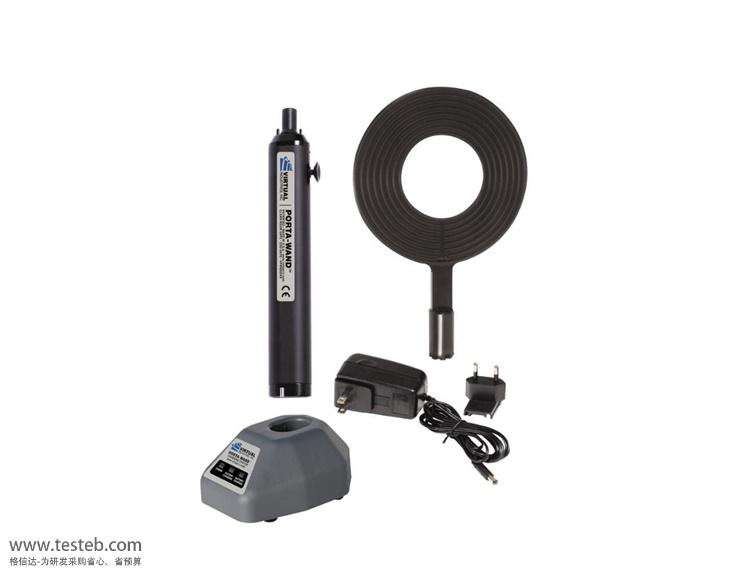

PORTA-WAND套装，内置固定的可充电9.6V镍氢电池和一个晶圆吸笔头，VPW6000-CHRG充电座

专用于处理晶圆，运行指示灯仅当牢牢吸住晶片时才亮起，确保操作安全，

VPW6300AR-VWT5R-AR：便携电池式真空晶圆吸笔带300mm圆形吸笔头VWT-5R，适用12" Wafer硅片

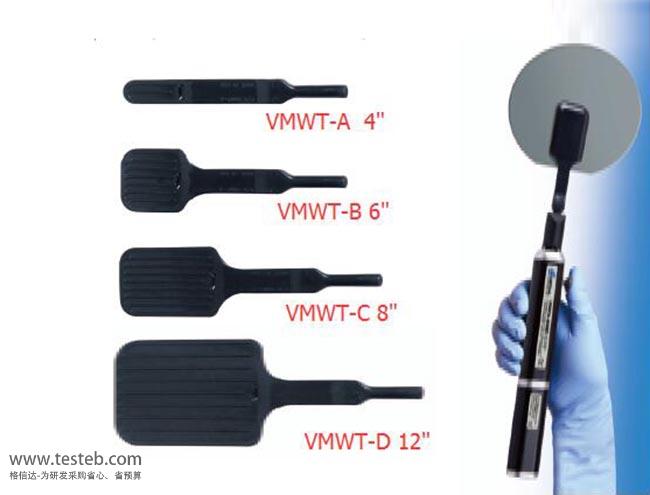

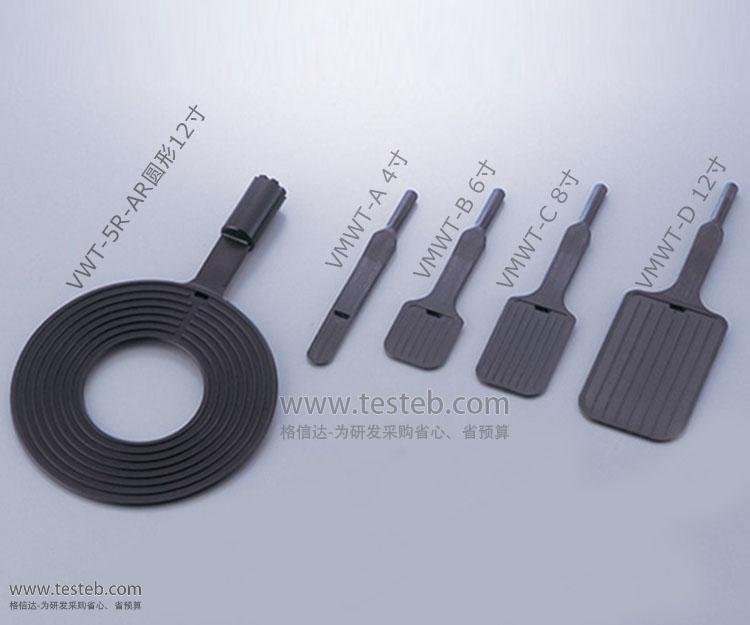

VPW6300AR-MW4：PEEK材质吸笔头VMWT-A, handles up to 4” (100mm) wafers

VPW6300AR-MW6：VMWT-B吸笔头，适合6” (150mm) wafers，110V/ 220V电源版本

VPW6300AR-MW8：VMWT-C吸笔头，适合8” (200mm) wafers

VPW6300AR-TW4：耐高温铁氟龙涂层吸笔头VWT-100075PF, handles up to 4” (100mm) wafers

VPW6300AR-TW6：耐高温铁氟龙涂层吸笔头VWT-170110PF, handles up to 6” (150mm) wafers

VPW6300AR-TW8：耐高温铁氟龙涂层吸笔头VWT-250125PF, 处理8” (200mm) wafers

更换备件：VPW6300AR-XWT含笔杆及充电器不含吸笔头；VPW6300AR-X仅吸笔杆

Vitual晶圆吸笔规格文档http://www.testeb.com/download/201710/Virtual_PORTA-WAND_VPW6000_VPWE7000.pdf



二、SERIES 3 PORTA-WAND® / ELITEPORTA-WAND 3 ELITE电池式真空吸笔，可拆卸互换电池

PORTA-WAND® ELITE Kit，洁净室安全，可现场更换9.6V镍氢充电电池VPWE-150和一个晶圆吸笔头

晶圆拾取专用，运行指示灯仅当牢牢吸住晶片时才亮起，确保操作安全，VPW6000-CHRG-220充电座

SERIES 3 PORTA-WAND ELITE w 300mm Wafer Tip VWT-5R,12” (300mm)，

VPWE7300AR-VWT5R-AR：便携电池式真空晶圆吸笔含300mm圆形吸笔头VWT-5R，适用12寸晶圆

VPWE7300AR-MW4：PEEK材质吸笔头VMWT-A, handles up to 4” (100mm) wafers

VPWE7300AR-MW6：VMWT-B吸笔头，适合6” (150mm) wafers，110V/ 220V电源版本，

VPWE7300AR-MW8：VMWT-C吸笔头，适合8” (200mm) wafers

VPWE7300AR-TW4：耐高温铁氟龙涂层吸笔头VWT-100075PF, 4” (100mm) wafers

VPWE7300AR-TW6：耐高温铁氟龙涂层吸笔头VWT-170110PF, 6” (150mm) wafers

VPWE7300AR-TW8：耐高温铁氟龙涂层吸笔头VWT-250125PF, 8” (200mm) wafers

更换备件：VPWE7300AR-XWT含笔杆及充电器不含吸笔头；VPWE7300AR-X仅吸笔杆



三、PORTA-WAND®电池式晶圆吸笔，不可拆卸电池

PORTA-WAND Kit，内置固定的9.6V镍氢充电电池，连接电源充电座VPW6000-CHRG

适合拾取具有坚硬平面的物体，如硅晶圆、玻璃片等，可轻松吸取500g重量

VPW6000AR-MW4：PORTA-WAND with PEEK wafer tip VMWT-A, 4” (100mm) wafers

VPW6000AR-MW6晶圆吸笔：含VMWT-B 6寸吸笔头，适合6” (150mm) wafers

VPW6000AR-MW8：VMWT-C吸笔头，适合8” (200mm) wafers

VPW6000AR-TW4：铁氟龙涂层吸笔头VWT-100075PF, handles up to 4” (100mm) wafers

VPW6000AR-TW6：特氟龙涂层吸笔头VWT-170110PF, handles up to 6” (150mm) wafers

VPW6000AR-TW8：铁氟龙涂层吸笔头VWT-250125PF, handles up to 8” (200mm) wafers

四、PORTA-WAND® ELITE电池式晶圆吸笔，可拆卸更换电池

PORTA-WAND® ELITE Kit，洁净室安全，可现场更换9.6V镍氢充电电池，VPWE-150可拆卸电池组

适合拾取具有坚硬平面的物体，如硅晶圆、玻璃片等，可轻松吸取500g重量

VPWE7000AR-MW4：PORTA-WAND ELITE含VMWT-A吸笔头,  4” (100mm) 晶圆吸取

VPWE7000AR-MW6：VMWT-B吸笔头，适合6” (150mm) wafers

VPWE7000AR-MW8：VMWT-C吸笔头，适合8” (200mm) wafers

VPWE7000AR-TW4：铁氟龙涂层吸笔头VWT-100075PF, handles up to 4” (100mm) wafers

VPWE7000AR-TW6：特氟龙涂层吸笔头VWT-170110PF, handles up to 6” (150mm) wafers

VPWE7000AR-TW8：铁氟龙涂层吸笔头VWT-250125PF, handles up to 8” (200mm) wafers



常用的威士Vitual便携式晶圆吸笔型号

VPW6300AR-VWT5R-AR电池式晶圆吸笔

12寸晶圆专用吸笔，充电式设计，有指示灯可知道电量，预防产品掉落

符合防静电规格

含12寸晶圆吸笔头、充电器和吸笔

可以转接6-8寸吸笔头使用



VPW6000AR-MW8充电式晶圆吸笔

可配4、6、8吋吸笔头使用，适合2寸、4寸、6寸、8寸硅片等产品使用

充电式设计，有指示灯可知道电量，预防产晶掉落

符合防静电规格

吸笔头客户可以自己选择



PV4000A电池式晶圆吸笔

采用9V直流电池，容易更换

可以配2、4、6、8寸吸笔头使用

符合防静电规格



V3200-CLN-MW6电池式晶圆吸笔

内置真空发生器不用外接气源

采用9V直流电池，容易更换，可以配4、6、8寸吸笔头使用

洁净室标准，便携式设计，可以挂在皮带或者放口袋里，便于随身携带
