美国Virtual VSPT1005-SB微型吸笔头铜镀金硬质吸嘴0.13mm耐高温260℃

美国Virtual VSPT1005-SB微型真空吸笔头吸嘴内径0.13mm，尖部采用镀金黄铜材质，可耐高温260℃，比聚酯较硬，可进行一定程度的施力按压操作，适用于除微电子芯片之外的微型物体吸取安装，配套电动真空吸笔使用，可选配脚踏控制开关。

吸笔头与吸盘配件品牌：美国Virtual

联系电话：18823303057
QQ在线客服

2104028976，2113429302 Vincent
农先生请拨打电话，或在线联系我们，告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务！

pdf规格说明书[暂缺]

VSPT1005-SB图片

美国Virtual VSPT1005-SB 吸笔头与吸盘配件规格参数与图片

进口美国Virtual SMALL PARTS Tips微型元件吸笔头（VSPT）特点

内孔直径极细0.076mm，至0.13mm~1.0mm、1.52mm，适合微电子芯片、细小零部件吸取

两种材质可选

——白色Delrin聚甲醛树酯尖部，工作温度100℃，质地较软，ESD防静电，用于芯片

——金色Brass镀金黄铜尖嘴，耐高温260℃，质地较硬，用于拾取之后一定程度的施力按压安装

每种材质及规格均有弯头Bent、直头Straight可选，弯头避免挡住视线具有良好的操作视野，直头适合垂直按压

Virtual VSPT1005-SB吸笔头弯头吸嘴内径0.13mm，黄铜尖部可用于高达260℃的高温应用，可施加一定力按压操作，

需要连续真空源或电动真空泵提供持续吸力，并套接气管、笔杆使用，不适合用于普通手动吸笔

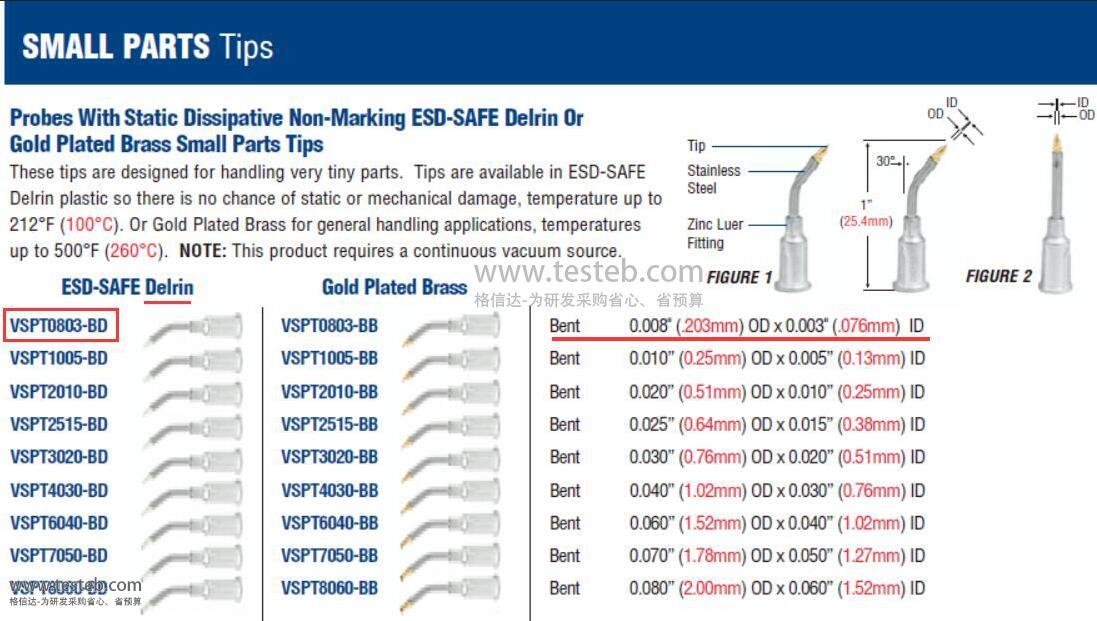

美国Virtual VSPT微型吸笔头型号规格表

型号(B弯头Bent、S直头Straight)	规格尺寸 OD外经 x ID内径	材质特性
VSPT0803-BD超细吸笔头 VSPT0803-SD微型直头	0.008” (0.203mm) x 0.003” (0.076mm)	白色Delrin聚甲醛树脂， ESD防静电，耐温100℃，不可按压
VSPT1005-BD真空吸笔头 VSPT1005-SD直型吸头	0.010” (0.25mm) x 0.005” (0.13mm)	同上，Delrin聚甲醛树脂
VSPT2010-BD微晶吸头 VSPT2010-SD直咀	0.020” (0.51mm) x 0.010” (0.25mm)	同上
VSPT2515-BD吸笔头 VSPT2515-SD	0.025” (0.64mm) x 0.015” (0.38mm)	同上
VSPT3020-BD弯头吸笔头 VSPT3020-SD直型吸笔头	0.030” (0.76mm) x 0.020” (0.51mm)	同上
VSPT4030-BD芯片吸笔头 VSPT4030-SD	0.040” (1.02mm) x 0.030” (0.76mm)	同上
VSPT6040-BD吸笔头1mm VSPT6040-SD	0.060” (1.52mm) x 0.040” (1.02mm)	同上
VSPT7050-BD弯头 VSPT7050-SD直头	0.070” (1.78mm) x 0.050” (1.27mm)	同上
VSPT8060-BD吸针 VSPT8060-SD	0.080” (2.00mm) x 0.060” (1.52mm)	Delrin聚甲醛树脂，ESD防静电
VSPT1005-BB弯头铜镀金吸头 VSPT1005-SB直头耐高温吸笔头	0.010” (0.25mm) x 0.005” (0.13mm)	Brass铜镀金材质，金黄色耐高温260℃，比树脂硬，可按压
VSPT2010-BB VSPT2010-SB	0.020” (0.51mm) x 0.010” (0.25mm)	Brass黄铜金属吸针
VSPT2515-BB VSPT2515-SB	0.025” (0.64mm) x 0.015” (0.38mm)	同上
VSPT3020-BB弯咀吸头 VSPT3020-SB直咀	0.030” (0.76mm) x 0.020” (0.51mm)	同上
VSPT4030-BB弯头吸针 VSPT4030-SB直头	0.040” (1.02mm) x 0.030” (0.76mm)	同上
VSPT6040-BB VSPT6040-SB	0.060” (1.52mm) x 0.040” (1.02mm)	同上
VSPT7050-BB VSPT7050-SB	0.070” (1.78mm) x 0.050” (1.27mm)	同上
VSPT8060-BB VSPT8060-SB	0.080” (2.00mm) x 0.060” (1.52mm)	同上，铜镀金耐高温硬质微型吸笔头

注：后缀字母含义——（B-弯头Bent、S-直头Straight）、（D-Delrin聚甲醛树脂、B-Brass镀金黄铜）

VIRTUAL VSPT微型吸笔头及真空吸笔型号规格资料表http://www.testeb.com/download/202001/Virtual_VSPT_TV-1000.pdf。

吸力大小与真空度和接触面积成正比，VSPT系列微型吸头孔径非常小，因此需要使用电动真空吸笔，或者接厂务真空并连接气管、吸笔杆，不可用在手动真空吸笔上，吸力微弱并容易产生抖动影响操作。推荐配套台式电动真空吸笔Virtual TV1000-220、AV-6000-FS配脚踏控制开关踏板，国产真空吸笔500g大吸力可调，日本HAKKO 394钢笔型吸笔电池驱动。我公司深圳格信达科技均有相关样品，可联系我们试用验证，7天免费试样。
