美国Virtual STEALTH-VAC ELITE VVSV-NC真空吸笔接70psi压缩空气或氮气

VIRTUAL STEALTH-VAC ELITE真空吸笔套件VVSV-NC可连接10~70 psi压缩空气或氮气气源系统，通过调节输入压力来控制真空度，范围可达2 InHg~20英寸汞柱吸力，气源常闭设计笔杆按住按钮开始吸工作以节约气源，2米伸缩气管连接笔杆，配套2.38mm~12.7mm防静电吸笔头用于吸取组装IC芯片元件。

吸笔头与吸盘配件品牌：美国Virtual

联系电话：18823303057
QQ在线客服

2104028976，2113429302 Vincent
农先生请拨打电话，或在线联系我们，告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务！

VVSV-NC说明书

VVSV-NC图片

美国Virtual VVSV-NC 吸笔头与吸盘配件规格参数与图片

美国Virtual STEALTH-VAC™ ELITE VVSV-NC常闭真空吸笔套件可连接30至70 psi过滤的压缩空气或氮气下直接运行。常闭的VACUUM PEN™吸笔杆内置一个耳语安静的低噪音Venturi文氏效应真空发生器，仅在按下控制按钮时才会激活，这有助于节省工厂压缩空气。Virtual VVSV-NC真空吸笔可以通过调节输入压力来控制真空吸力大小，笔杆可连接带有2.38mm~12.7mm防静电吸盘的吸笔头用于IC元件安装操作，也可以选购0.13mm~1mm~1.5mm微型吸笔头吸取裸die芯片等极小物体。

Virtual STEALTH-VAC ELITE VVSV-NC真空吸笔特点

High Vacuum Compressed Air Powered Tools高真空度压缩空气动力工具

常闭型吸笔杆，按住按钮并保持吸取物体、松开按钮释放，通过改变气源压力调整真空度吸力

at 10 psi input the vacuum level is 2 InHg with 1 lpm of free air flow

在10 psi压力下，真空度为2 InHg，气流为1 lpm

at 30 psi input the vacuum level is 10 InHg with 3 lpm of free air flow

在30 psi输入下，真空水平为10 InHg，气流为3 lpm

at 70 psi input the vacuum level is 20 InHg with 4 lpm of free air flow

在70 psi输入下，真空水平为20 InHg，气流量为4 lpm

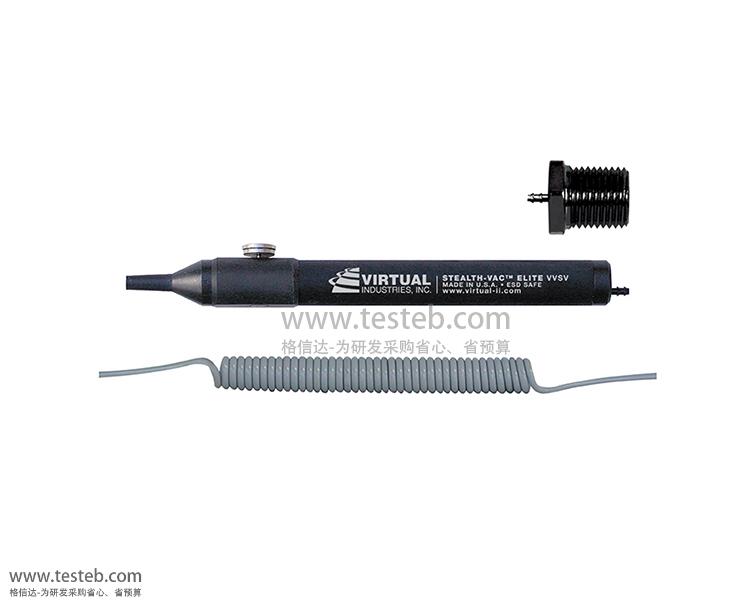

VVSV-NC真空吸笔套件包括：STEALTH-VAC™ELITE VVSV常闭真空吸笔杆手柄、VCH-1/16-6伸缩气管2米、V3014-1/8NPT接头1/8“ NPT至1/16”螺纹适配器、VCS-9-B吸笔头组（5个弯头V8903-D-B直径2.38mm、V8903-S-B 3.18mm、V8903-P-B 4.76mm、V8903-M-B 6.35mm、V8903-L-B 9.53mm，4个直头V8903-S-S 3.18mm、V8903-M-S 6.35mm、V8903-L-S 9.53mm、V8903-H-S直径12.70mm）。产品规格资料文档下载链接http://www.testeb.com/download/202008/Virtual-II_STEALTH-VAC_VVSV.pdf。

使用时，在吸笔杆尖部装上一个带有比您要处理的零件稍小的吸笔头，将吸头吸盘与元件表面接触并按住控制按钮，此时已经吸住元件；将元件移至所需位置，释放控制按钮以放下元件。标配的吸笔头直径为2.38~12.7mm，如需处理2mm以内微小元件芯片，可选购VSPT系列微型吸笔头。
