美国IL国际光学ILT2400+XSD340A辐照计320-475nm紫外线光阻剂曝光测量

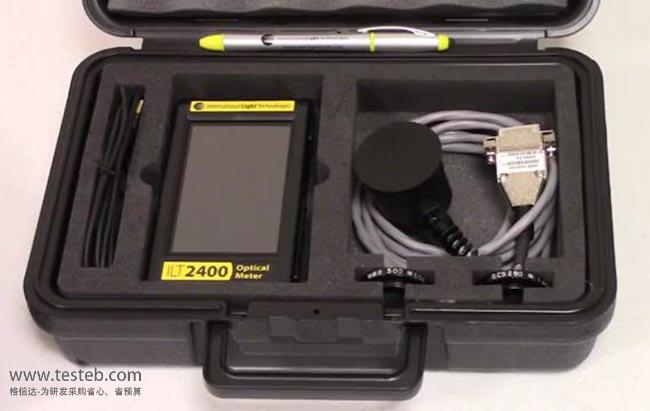

International Light ILT2400辐照计和XSD340A探头组成的测量系统可用于PCB印刷线路板光刻胶工艺,可测量320-475nm光阻剂作用光谱,校准于405nm,光探测器可承受辐照强度范围8e-7至10W/cm2,NIST可溯源ISO17025认证校准报告,保证测量结果精确可靠。

紫外辐照计品牌:美国International Light
美国International Light

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
XSD340A说明书
  • 美国International Light辐照度计XSD340A
  • 美国International Light辐照度计XSD340A
  • 美国International Light辐照度计XSD340A
  • 美国International Light辐照度计XSD340A
  • 美国International Light辐照度计XSD340A

XSD340A图片

  • XSD340A
  • XSD340A
  • XSD340A
  • XSD340A
  • XSD340A

美国International Light XSD340A 紫外辐照计规格参数与图片

Photoresist光阻剂广泛用于PCB印刷电路板行业,通过其使用蚀刻化学品来布置电路连接或印刷电路板迹线。光刻胶也被用于半导体工业,它是用于形成单个半导体器件的微小电路的微图案的光刻生产中的关键步骤。控制光线辐照强度和曝光时间是至关重要的,它可以避免在加工和生产过程中光刻胶的浪费性下曝光或曝光过度。为了保持这些设置,需要具有尽可能接近光阻剂作用光谱的光谱响应的测光表来精确地知道光致抗蚀剂曝光的程度。

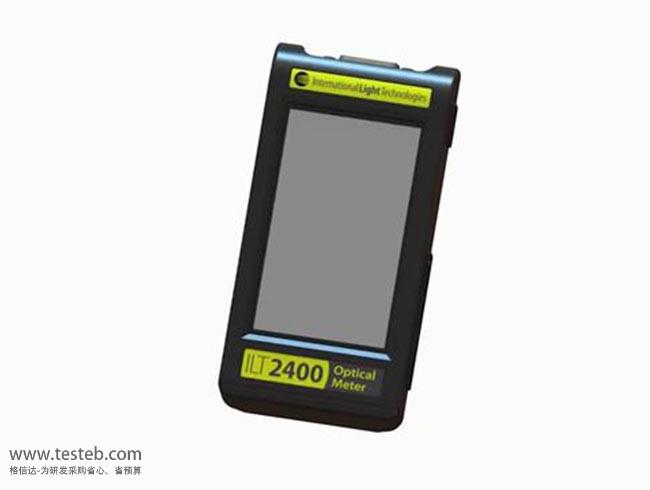

光刻胶曝光的加工设备通常非常紧凑并且没有足够的空间来进行辐照度测量。美国International Light致力于提供各种独特的光刻胶专用仪器来实现这些困难的测量。ILT2400辐照计具有采用可能换分离探头设计,具有8个量级的动态测量范围,测量速度可达100μs,内置可充电电池持续长达8小时,4.3寸触摸屏显示,可横向和纵向观看,以手持价格研究质量,测光表和探测器均带NIST可溯源ISO17025认证校准报告。International Light XSD340A探头测量光谱范围320-475nm,校准于405nm,适用于PCB曝光系统光刻胶工艺、UVA光源强度,可测量8e-7 至10W/cm2曝光辐照强度。



国际光学International Light XSD系列光阻剂曝光探测器

ILT2400+XSD140A:量程4e-8 to 0.7 W/cm2,响应波段320-475 nm,校准于405nm波长

ILT2400+XSD340A:量程8e-7 to 10 W/cm2,响应波段320-475 nm,校准于405nm波长

ILT2400+XSD140B:量程7e-8 to 1 W/cm2,光谱范围326-401 nm,中心波长365nm

ILT2400+XSD340B:量程3e-6 to 30W/cm2 高强度,测量光谱326-401 nm,校准于365nm

测光表及探头规格说明书http://www.testeb.com/download/201805/ILT2400_XSD340_SD140.pdf

ILT2400中文版简易操作说明书http://www.testeb.com/download/201805/ILT2400_Quick_Manual.pdf

分析仪软件http://www.testeb.com/download/201805/ILT_DataLight-Trend-Manual.pdf



美国International Light PCB印刷线路板曝光测量辐照计与探头选型表

辐照计/探头组合 响应波长频谱 测量范围 类型及应用
ILT5000, SED033/A/W 320-475 nm 2e-9 ~ 2 W/cm² 台式,Photoresist光刻胶/光阻材料,
PCB板曝光系统,UVA光源,UV-Vis光源
ILT2400, SED033/A/W 320-475 nm 2e-7 ~ 2 W/cm² 手持式,Photoresist光刻胶/光阻剂,同上
ILT1000/A/W 320-475 nm 2e-7 ~ 2 W/cm² 手持式,Photoresist光刻/光阻剂,
PCB板曝光系统,UVA光源,UV-Vis光源
ILT1700, SED033/A/W 320-475 nm 7e-9 ~ 4 W/cm² 台式,Photoresist光刻/光阻剂,同上
ILT2400, XSD140A 320-475 nm 4e-8 ~ 0.7 W/cm² 手持式,Photoresist光刻/光阻剂,
PCB板曝光系统,UVA光源,UV-Vis光源
ILT2400+XSD340A 320-475 nm 8e-7 ~ 10 W/cm² 同上,大功率高强度辐照探头
ILT5000, SED033/B/W 326-401 nm 3e-10 ~ 0.2 W/cm² 台式,Photoresist光刻/光阻剂,
PCB板曝光系统,UVA光源,UV-Vis光源
ILT2400, SED033/B/W 326-401 nm 2e-8 ~ 0.2 W/cm² 手持式,同上
ILT1700, SED033/B/W 326-401 nm 5e-9 ~ 0.5 W/cm² 台式,同上
ILT1000/B/W 326-401 nm 2e-7 ~ 2 W/cm² 手持式,同上
ILT2400, XSD140B 326-401 nm 7e-8 ~ 1 W/cm² 手持式,Photoresist光刻/光阻剂,
PCB板曝光系统,UVA光源,UV-Vis光源
ILT2400, XSD340B 326-401 nm 2e-6 ~ 30 W/cm² 手持式,Photoresist光刻胶/光阻剂,高强度测量
ILT2400, SSD001 260-400 nm 6e-6 ~ 0.9 W/cm² 手持式,超薄传感器,
PCB板曝光系统,UVA光源,UV-Vis光源



International Light国际光学公司产品及解决方案

光测量系统:ILT率先为各种市场和应用提供高精度,业界领先的光测量系统,包括照度计、辐照计、能量计。

灯和光源解决方案:提供广泛的现成和定制灯和光源解决方案,包括LED、紫外线UV灯、红外IR,专业替代灯和电源。

LED标识和重点照明:拥有全套LED模块和用于标牌应用的柔性条,包括通道字母、标志柜以及建筑特色和海湾照明。

LED照明解决方案:用于冷冻柜和冷藏展示柜的LED照明解决方案,开放式照明、气顶装置、橱柜内照明、工作照明等。

定制解决方案:当现成的产品无法做到或需要定制时,ILT团队将与您合作开发适合的解决方案,并提供技术专业知识。
